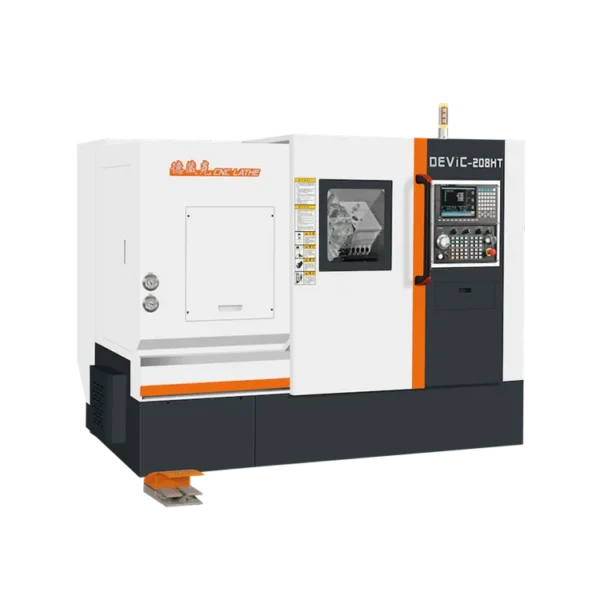

210HT

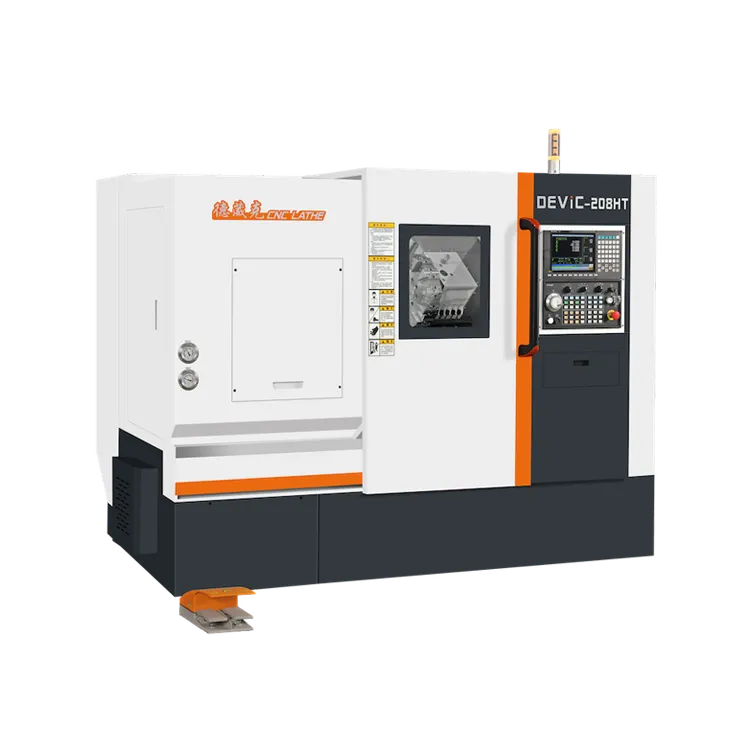

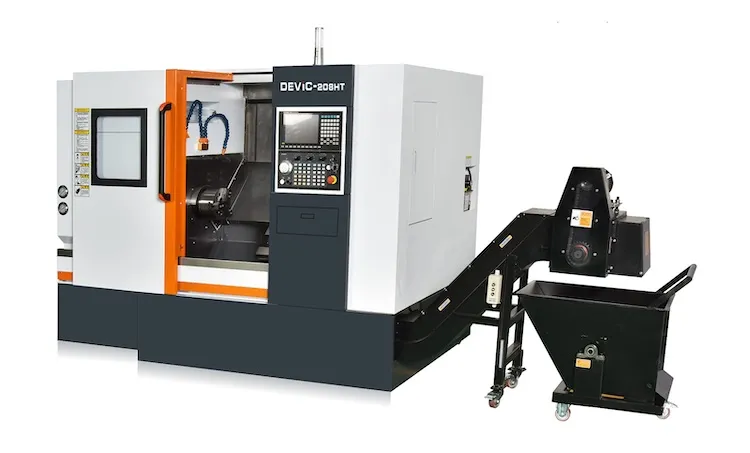

208HT — это классический револьверный станок с задней бабкой от нашего завода. Конструктивные элементы, такие как корпус станины, ножки станины, передняя бабка, суппорт и задняя бабка, изготовлены из высококачественного чугуна и кварцевого песка из Юньнани. После отжига и старения размеры остаются точными и стабильными, а точность сохраняется.
Для уточнения цены оставьте свои контактные данные
Так же вы можете написать нам на почту rusgstore@mail.com
| Минимальная длина обработки (мм) |
450 |
|---|---|
| Диаметр проходного отверстия шпинделя (об/мин) |
3000 |
| Длина (см) |
2550 |
| Ширина (см) |
1525 |
| Высота (см) |
1825 |
| Вес (Т) |
3.5 |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Предмет | Единица измерения | Модель |
| Максимальный диаметр вращения на станине | мм | 500 |
| Максимальный диаметр поворота | мм | 550 |
| Максимальная максимальная длина поворота | мм | 250 |
| Максимальный максимальный диаметр | мм | 72 |
| Концевые формы шпинделя | A2-8 | |
| Конусность переднего торца шпинделя | φ68, 1:20 | |
| Диаметр отверстия шпинделя | мм | 86 |
| Максимальный крутящий момент главного вала | об/мин | 3000 |
| Количество изменений частоты вращения шпинделя | вариатор | |
| Номинальная мощность главного двигателя — 15 минут | кВт | 15 кВт |
| Непрерывная работа главного двигателя | кВт | 11 кВт |
| Крутящий момент фрезерного двигателя | Н.м | 11,5 (перегрузка 35) |
| Крутящий момент двигателя X/Z/Y | Н.м | 14.5/14.5/14.5 |
| Модель патрона | дюйм | 8” |
| Настройка оси X для скорости GO | м/мин | 18 |
| Настройка оси Z для скорости GO | м/мин | 18 |
| Перемещение по оси X | мм | 460 |
| Перемещение по оси Z | мм | 450 |
| Тип заднего сиденья | Гидравлическая задняя бабка | |
| Коническое отверстие задней бабки | МТ | №4 |
| Перемещение заднего сиденья | мм | 100 |
| Удар хвостом | N | 3000 |
| Форма держателя ножа | Горизонтальные 12 станций
Горизонтальная 10 Станция |
|
| Время индексации ножевой башни | s | 0.12 |
| Размер держателя токарного инструмента | мм | 25×25 |
| Диаметр расточного стержня | мм | Φ32 |
| Размеры машины | мм | 2600 x 1780 x 1900 |
| Вес оборудования | кг | 3500 |
1. 208HT — это классический револьверный станок с задней бабкой от нашего завода. Конструктивные элементы, такие как корпус станины, ножки станины, передняя бабка, суппорт и задняя бабка, изготовлены из высококачественного чугуна и кварцевого песка из Юньнани. После отжига и старения размеры остаются точными и стабильными, а точность сохраняется.
2. Процесс обработки и сборки станка стандартизирован и тщательно продуман, используется превосходное обрабатывающее оборудование и осуществляется точное управление производством. Технология, производство и система поддержки разработаны на Тайване, а качество продукции отличается превосходством, надёжностью и долговечностью.
3. После десятилетий производства и применения станки стали зрелыми, надёжными и высокопроизводительными, завоевав высокую репутацию среди пользователей. Они уже давно экспортируются в европейские и американские страны и пользуются спросом.
4. Шпиндель с большим сквозным отверстием Φ 66 представляет собой типичную конструкцию шпинделя с высокой жёсткостью и прочностью, обеспечивающую высокую точность вращения и превосходное осевое и радиальное усилие резания.
5. Шариковые винты, подшипники, сервоприводы, патроны, устройства централизованной смазки, энкодеры, охлаждающие насосы, муфты и другие вспомогательные компоненты импортируются из-за рубежа. Они надёжны и долговечны.
6. В системе подачи по жёстким направляющим используется наплавка скользящей поверхности для уменьшения проскальзывания, обеспечения точного перемещения и позиционирования, повышения износостойкости движущихся частей станка, улучшения ударопрочности и увеличения срока службы станка.
7. Система ЧПУ и приводной механизм — это проверенные продукты известных брендов. ПЛК используется уже много лет, что обеспечивает безопасность и надёжность. Электрическая схема станка продумана до мелочей, процесс стандартизирован, а все электроприборы — известных брендов, с низким уровнем отказов и долговечные.
8. Процесс сборки станка отлажен, а точность движущихся частей корректируется с помощью лазерного интерферометра и шарико-стержневого прибора. Механическая точность значительно превышает национальный стандарт.
10. После установки силового патрона и масляного цилиндра в шпиндельный узел динамическая точность и долговечность шпинделя значительно повышаются благодаря двухканальной динамической балансировке в режиме реального времени.
