Цилиндры одностороннего действия серии CLL

Серия: CLL

Линейка продуктов: гидравлические цилиндры с контргайкой

  • Стопорная гайка для фиксации механической нагрузки на длительное время.
  • Одностороннего действия, с возвратом нагрузки.
  • Рассчитана на боковую нагрузку до 10 % от максимальной грузоподъемности.
  • Переливное отверстие в качестве ограничителя хода для предотвращения выброса плунжера.
  • Покрытие из запекаемой эмали для повышения коррозионной стойкости.

Для уточнения цены оставьте свои контактные данные

Так же вы можете написать нам на почту rusgstore@mail.com

6 Человек смотрят этот продукт сейчас!

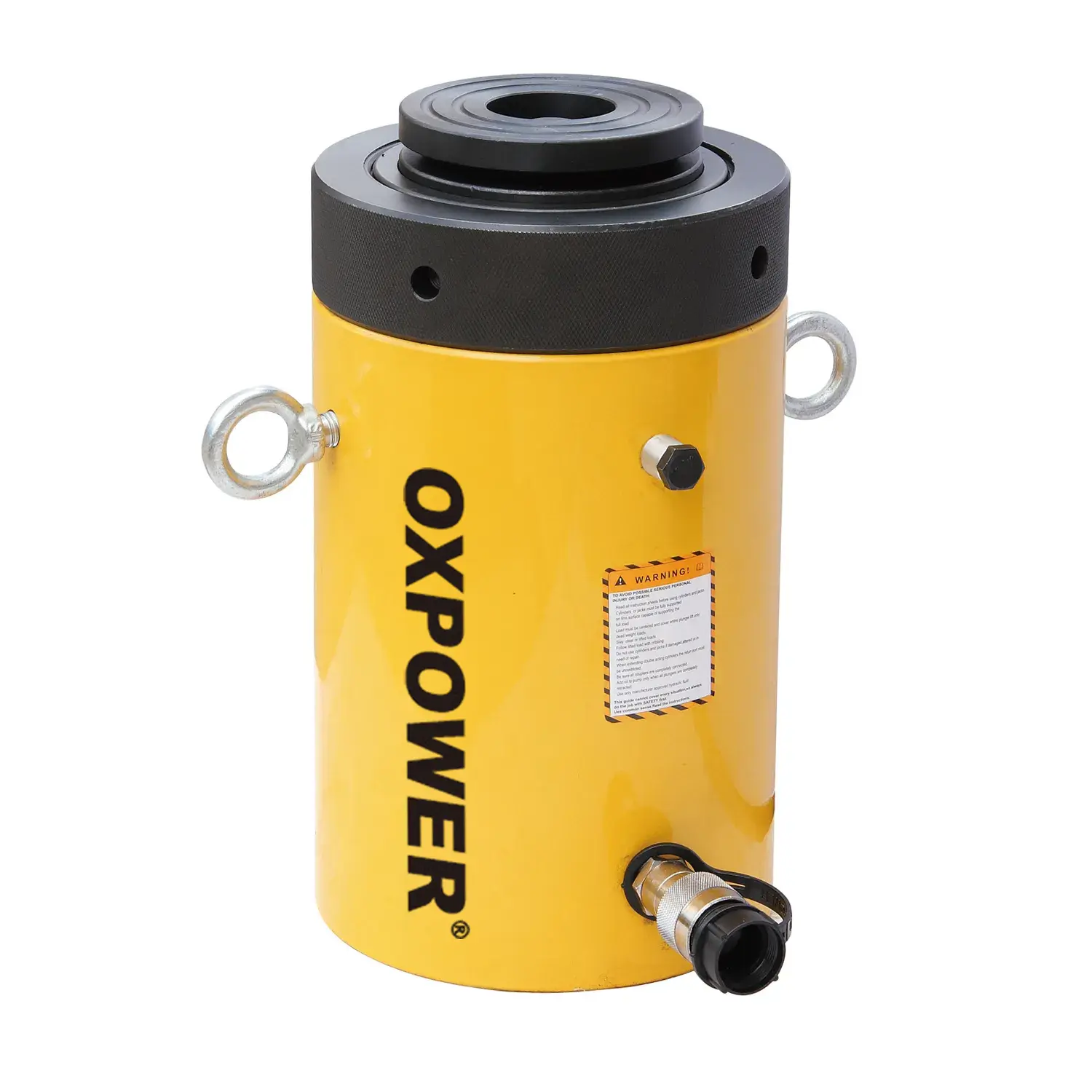

Галерея изображений

Технические характеристики серии

Вместимость: 50-1000 тонн
Инсульт: 50–300 мм
Свернутая Высота: 164-745 мм
Максимальное Рабочее Давление : 70 МПа
Вес: 15-1430 кг

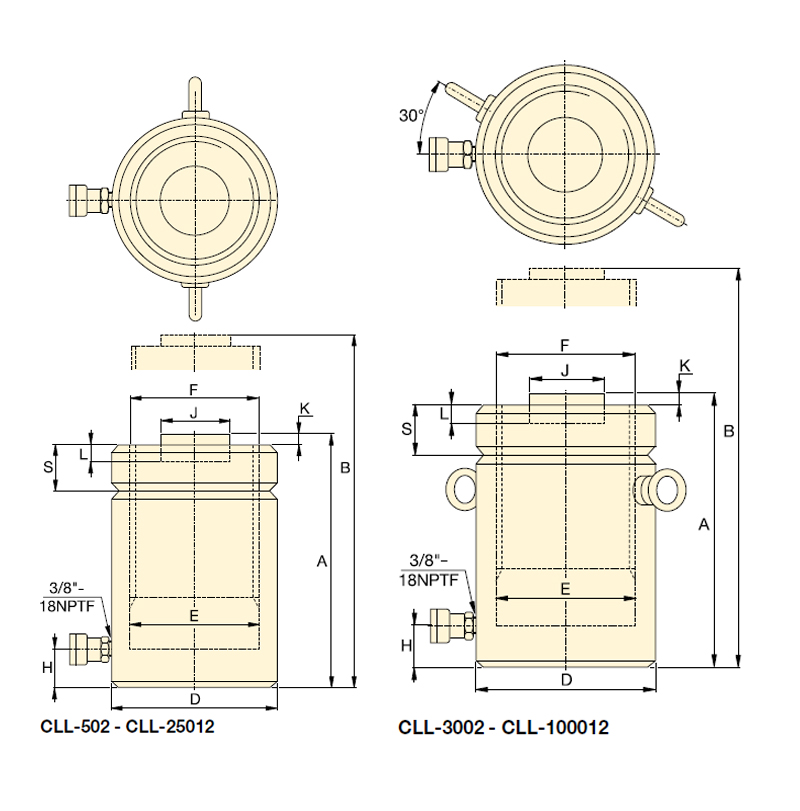

Измерение

Сравнение серий

Номер модели Грузоподъемность/Тонна Ход поршня/мм Эффективная площадь цилиндра/см2 Объем масла /см3 Высота в сложенном виде/мм(A) Увеличенная высота/мм (B) Внешний диаметр/мм (D) Диаметр цилиндра, мм (E) Диаметр плунжера/мм (F) От основания до порта подачи/мм (В) Стандартный диаметр седла, мм (J) Седло Protri. От Plgr./мм(K) Глубина отверстия под плунжер/мм (L) Высота контргайки/мм (S) Диаметр седла/мм (J1) Высота седла/мм (K1) Номер модели Седла Масса / Кг
CLL-502 50 50 70.8 354 164 214 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 15
CLL-504 50 100 70.8 708 214 314 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 20
CLL-506 50 150 70.8 1062 264 414 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 25
CLL-508 50 200 70.8 1416 314 514 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 30
CLL-5010 50 250 70.8 1770 364 614 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 35
CLL-5012 50 300 70.8 2124 414 714 125 71 Tr 95×4 30 71 2 13 36 71 24 КОШКА-100 40
CLL-1002 100 50 132.7 663.5 187 237 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 30
CLL-1004 100 100 132.7 1327 237 337 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 39
ХЛЛ-1006 100 150 132.7 1990.5 287 437 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 48
ХЛЛ-1008 100 200 132.7 2654 337 537 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 56
ХЛЛ-10010 100 250 132.7 3317.5 387 637 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 64
CLL-10012 100 300 132.7 3981 437 737 165 71 Tr 130×6 30 71 2 13 44 71 24 КОШКА-100 73
CLL-1502 150 50 201 1005 209 259 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 53
CLL-1504 150 100 201 2010 259 359 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 66
CLL-1506 150 150 201 3015 309 459 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 78
CLL-1508 150 200 201 4020 359 559 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 92
CLL-15010 150 250 201 5025 409 659 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 104
CLL-15012 150 300 201 6030 459 759 205 130 Tr160×6 39 130 2 25 44 130 20 КОШКА-200 117
ХЛЛ-2002 200 50 268.8 1417 243 293 235 130 Tr185×6 50 130 2 25 50 130 20 КОШКА-200 83
ХЛЛ-2006 200 150 268.8 4251 343 493 235 130 Tr185×6 50 130 2 25 50 130 20 КОШКА-200 118
ХЛЛ-20012 200 300 268.8 7085 443 693 235 130 Tr185×6 50 130 2 25 50 130 20 КОШКА-200 153
CLL-2502 250 50 362.9 1814.5 249 299 275 150 Tr 215×6 50 150 2 25 56 150 21 КОШКА-250 116
CLL-2506 250 150 362.9 5443.5 349 499 275 150 Tr 215×6 50 150 2 25 56 150 21 КОШКА-250 163
CLL-25012 250 300 362.9 9072.5 449 699 275 150 Tr 215×6 50 150 2 25 56 150 21 КОШКА-250 210
CLL-3002 300 50 452.2 2261 295 345 310 139 Tr 240×6 59 139 5 25 60 195 75 КОШКА-300 173
CLL-3006 300 150 452.2 6783 395 545 310 139 Tr 240×6 59 139 5 25 60 195 75 КОШКА-300 233
CLL-30012 300 300 452.2 11305 495 745 310 139 Tr 240×6 59 139 5 25 60 195 75 КОШКА-300 293
CLL-4002 400 50 572 2905 335 385 350 159 Tr 265×6 70 159 5 25 70 225 85 КОШКА-400 251
CLL-4006 400 150 572 8715 435 585 350 159 Tr 265×6 70 159 5 25 70 225 85 КОШКА-400 327
CLL-40012 400 300 572 14525 535 785 350 159 Tr 265×6 70 159 5 25 70 225 85 КОШКА-400 403
CLL-5002 500 50 730.2 3651 375 425 400 179 Tr 305×6 80 179 5 25 80 250 91 КОШКА-500 367
CLL-5006 500 150 730.2 10953 475 625 400 179 Tr 305×6 80 179 5 25 80 250 91 КОШКА-500 467
CLL-50012 500 300 730.2 18255 575 825 400 179 Tr 305×6 80 179 5 25 80 250 91 КОШКА-500 568
CLL-6002 600 50 854.9 4274.5 395 445 430 194 Tr 330×6 85 194 5 25 85 275 96 КОШКА-600 447
CLL-6006 600 150 854.9 12823.5 495 645 430 194 Tr 330×6 85 194 5 25 85 275 96 КОШКА-600 563
CLL-60012 600 300 854.9 21372.5 595 845 430 194 Tr 330×6 85 194 5 25 85 275 96 КОШКА-600 680
CLL-8002 800 50 1163.6 5818 455 505 505 224 Tr 385×6 100 224 5 25 100 320 123 КОШКА-800 711
CLL-8006 800 150 1163.6 17454 555 705 505 224 Tr 385×6 100 224 5 25 100 320 123 КОШКА-800 871
CLL-80012 800 300 1163.6 29090 655 905 505 224 Tr 385×6 100 224 5 25 100 320 123 КОШКА-800 1031
CLL-10002 1000 50 1451.5 7257.5 495 545 560 249 Tr 430×6 110 249 5 25 110 360 136 CAT-1000 951
CLL-10006 1000 150 1451.5 21772.5 595 745 560 249 Tr 430×6 110 249 5 25 110 360 136 CAT-1000 1143
ХЛЛ-100012 1000 300 1451.5 36287.5 695 945 560 249 Tr 430×6 110 249 5 25 110 360 136 CAT-1000 1335
