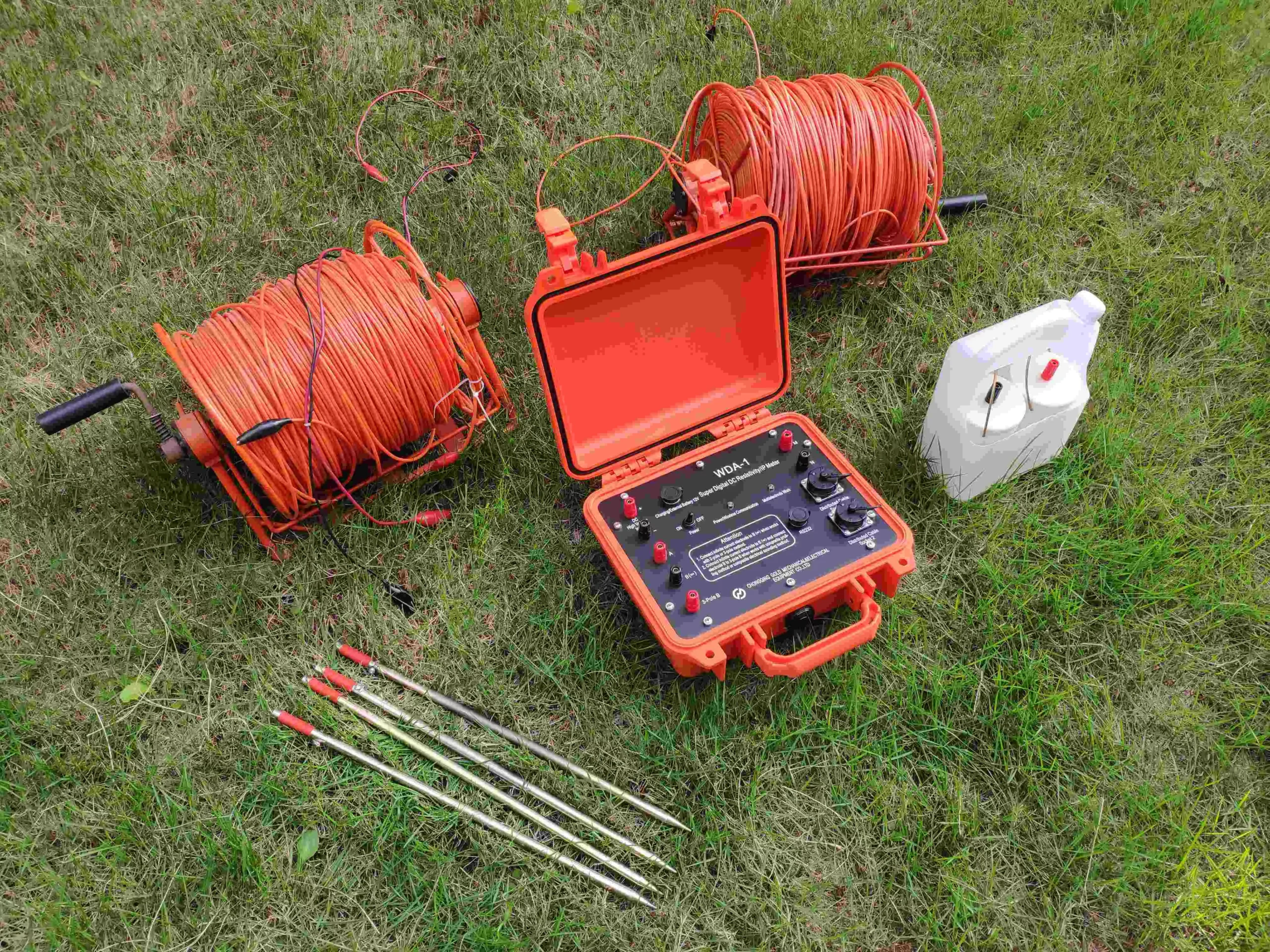

Комплект для установки электродов на расстоянии 5 м

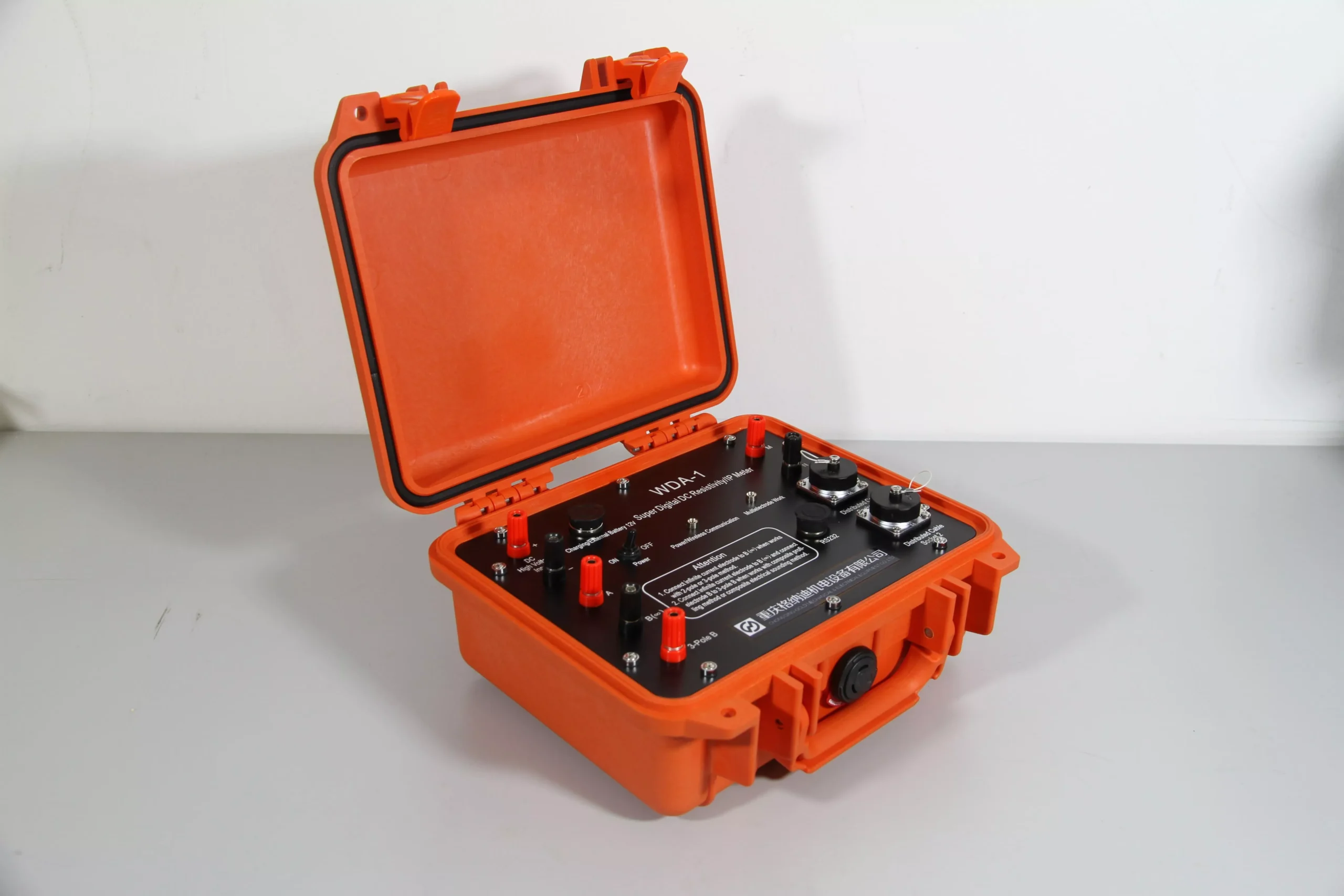

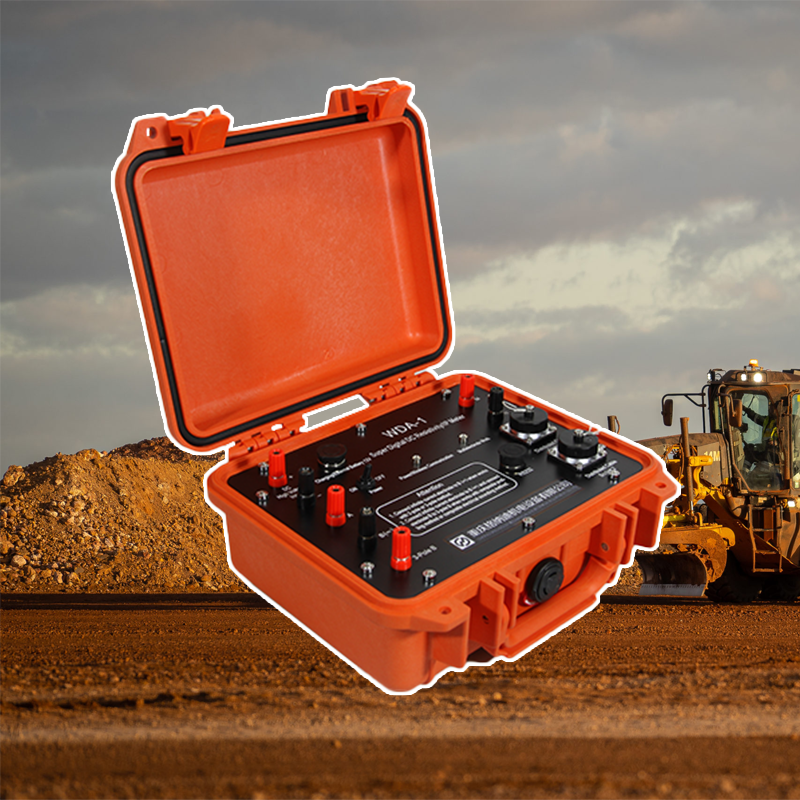

Сеть сверхчувствительного пассивного геофизического мониторинга и мониторинга окружающей среды

Традиционные геофизические методы с использованием активных источников, несмотря на свою эффективность, имеют ряд ограничений: они требуют затрат энергии (что может быть сопряжено с логистическими трудностями или негативно влиять на окружающую среду), дают лишь моментальные снимки во времени и могут быть недостаточно чувствительны к очень тонким или глубинным процессам. Чтобы преодолеть эти ограничения и обеспечить непрерывный неинвазивный мониторинг динамики недр, мы разработали сеть сверхчувствительных пассивных геофизических датчиков, реагирующих на внешние поля. Эта система представляет собой переход от зондирования недр к прислушиванию к ним с высочайшей чувствительностью. Он оснащен массивами датчиков со сверхнизким уровнем шума для регистрации естественных электромагнитных и сейсмических фоновых полей в недрах, а также передовыми методами корреляции и томографии для получения изображений подземных структур и пассивного отслеживания их изменений во времени, что позволяет вести долгосрочное и устойчивое наблюдение за динамическими процессами в недрах.

Основной технологией сети является распределенная матрица сверхпроводящих или оптимизированных индукционных магнитометров и широкополосных сейсмометров. Эти датчики обладают исключительной чувствительностью и низким уровнем собственных шумов, что позволяет им улавливать малейшие изменения естественного магнитного поля Земли или очень слабые сейсмические колебания (сейсмический фоновый шум). Они развертываются в виде масштабируемых гибких массивов — от плотных кластеров вокруг критически важных объектов до обширных региональных сетей — и предназначены для долгосрочной автономной работы с низким энергопотреблением, часто с питанием от солнечных батарей и передачей данных через глобальные сети с низким энергопотреблением (LPWAN). Такая конструкция позволяет создавать постоянные подземные обсерватории, которые могут работать годами, обеспечивая непрерывный поток данных без постоянных затрат и необходимости проведения повторных активных исследований.

Аналитическая мощь системы заключается в использовании томографии окружающего поля и интерферометрической обработки. В качестве источника электромагнитных компонентов используются естественные глобальные изменения магнитного поля Земли (например, вызванные взаимодействием с солнечным ветром). Перекрестно коррелируя едва заметные различия в том, как эти естественные сигналы регистрируются разными парами датчиков по всей площади, система может создавать подробные изображения структуры подповерхностного электрического сопротивления. Этот метод известен как магнитотеллурическая (МТ) или аудиомагнитотеллурическая (АМТ) визуализация. Аналогичным образом в сейсморазведке применяется перекрестная корреляция с фоновым шумом к непрерывному, некогерентному фоновому сейсмическому шуму (от океанских волн, ветра и человеческой деятельности). Рассматривая каждую пару датчиков как виртуальную комбинацию источника и приемника, система может реконструировать функцию Грина между ними, эффективно превращая фоновый шум в мощный инструмент для визуализации структуры сейсмических скоростей и выявления едва заметных изменений с течением времени.

Такой пассивный подход открывает уникальную возможность для по-настоящему непрерывного 4D-мониторинга (пространство + время) недр. Поскольку система постоянно отслеживает изменения и не требует активного источника, она может фиксировать изменения в недрах в масштабах от нескольких часов до нескольких лет. Это делает ее идеальной для множества областей применения, где критически важно понимать временную динамику: отслеживать колебания уровня грунтовых вод с разрешением менее недели, выявляя изменения удельного сопротивления, вызванные насыщением; контролировать целостность геологических хранилищ углерода, выявляя незначительные изменения сейсмической скорости, вызванные поровым давлением или замещением флюидов; или наблюдать за предвестниковыми геофизическими сигналами, которые могут быть связаны с природными катаклизмами. Система предоставляет неинвазивный и постоянный доступ к информации о динамике недр, позволяя получать данные для понимания процессов в таком объеме, с которым не сравнится ни одно выборочное исследование.

Сеть пассивного мониторинга: характеристики датчиков и разрешение

Передовое применение этой сети предполагает объединение данных с нескольких физических датчиков. Благодаря совместному расположению пассивных сейсмических и электромагнитных датчиков система может выполнять совместную инверсию моделей сейсмической скорости и удельного электрического сопротивления. Изменения этих двух независимых физических свойств дают гораздо более четкое представление о причинно-следственных связях. Например, одновременное снижение Vp и удельного электрического сопротивления является явным признаком увеличения водонасыщенности, в то время как другие комбинации могут указывать на образование трещин или химические изменения. Эта многопараметрическая диагностическая функция значительно снижает вероятность неоднозначной интерпретации при мониторинге сложных процессов, таких как повышение нефтеотдачи пластов, эволюция геотермальных систем или гидрология оползней.

Сеть, предназначенная для стратегического долгосрочного использования государственными учреждениями, научно-исследовательскими институтами и промышленными предприятиями, управляющими критически важными подземными объектами, предоставляет аналитические данные через централизованный центр обработки данных и автоматизированную систему анализа изменений. Центр непрерывно обрабатывает поступающие потоки данных, обновляет модели с временными интервалами и запускает алгоритмы, которые выявляют статистически значимые отклонения от базовых условий и отправляют автоматические оповещения. Таким образом, сеть превращается из системы сбора данных в канал раннего предупреждения и поддержки принятия решений. По сути, эта сеть сверхчувствительного пассивного мониторинга обеспечивает устойчивое, мощное и непрерывное «ощущение» и «восприятие» недр планеты, позволяя улавливать их тихий шепот и медленные движения, которые со временем становятся все более заметными. Это крайне важно для рационального использования ресурсов и снижения рисков.
