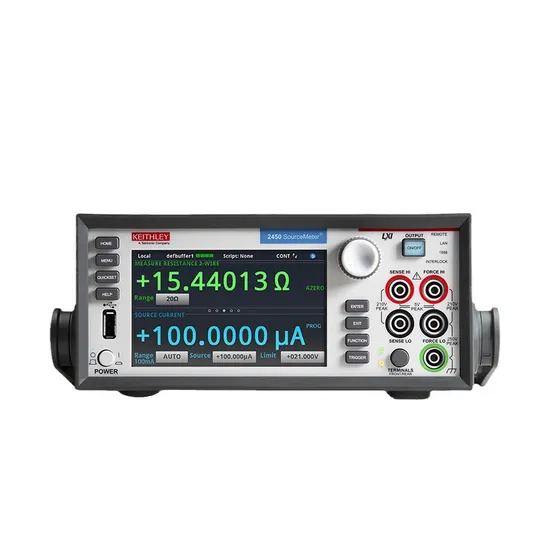

Мультиметр KEITHLEY 2450
Keithley 2450 – SourceMeter Instrument (200 в, 1 А, 20 Вт)
- Каналы: 1
- Мощность: 20 Вт.
- Макс. Ток Источник/Диапазон измерения: 1A
- Макс. Напряжение Источник/диапазон измерения: 200 В.
- Разрешение измерения: 10fA / 10nV
Для уточнения цены оставьте свои контактные данные
Так же вы можете написать нам на почту rusgstore@mail.com
Прибор 2450 — это прибор нового поколения SourceMeter Source Measure Unit (SMU) компании Keithley, который действительно позволяет проводить тестирование закона Ома (тока, напряжения и сопротивления) прямо у вас под рукой. Инновационный графический интерфейс пользователя (GUI) и усовершенствованная емкостная сенсорная технология позволяют интуитивно понятное использование и минимизировать время обучения, что позволяет инженерам и ученым быстрее учиться, работать эффективнее и изобретать.
Модель 2450 – это SMU для всех: Универсальный прибор, особенно хорошо подходящий для характеризации современных полупроводников, наноустройств и материалов, органических полупроводников, печатной электроники и других устройств малой геометрии и низкого энергопотребления. Все это в сочетании с точностью и точностью Keithley SMU позволяет пользователям Touch, Test, Invent® с новым любимым инструментом для работы в лаборатории на долгие годы.
2450 главный главный главный экран.
Учитесь быстрее, работайте эффективнее и изобретайте проще
В отличие от обычных приборов с специальной кнопочной технологией и небольшими, незаметными, ограниченным по символам дисплеями, 2450 оснащен полноцветным сенсорным экраном с более высоким разрешением, который упрощает использование, обучение и оптимизирует общую скорость и производительность. Простая структура меню на основе значков сокращает количество этапов настройки на 50% и устраняет громоздкие многоуровневые структуры меню, обычно используемые на программных клавишах. Встроенная контекстная справка обеспечивает интуитивное управление и сводит к минимуму необходимость просмотра отдельного руководства.
Эти возможности в сочетании с универсальностью применения делают 2450. Прибор SMU изначально прост в использовании для основных и расширенных измерительных приложений, независимо от уровня вашего опыта работы с приборами SMU.
Прибор для управления SMU четвертого поколения
2450 является четвертым поколением инструментов SourcMeter компании Keithley и использует проверенные возможности инструмента Sourceher 2400. Он предлагает гибкие четырехквадранты напряжения и тока sourwce/load в сочетании с прецизионными измерителями напряжения и тока. Этот универсальный прибор предоставляет следующие возможности:
2450
- Точный источник питания с возможностью повторного считывания напряжения V и I.
- Источник тока
- Цифровой мультиметр (DCV, DCI, Ом и мощность с дискретностью 6½ цифр)
- Точная электронная нагрузка
- Контроллер триггера
Удобство использования за пределами сенсорного экрана
Помимо пяти-дюймового цветного сенсорного экрана, передняя панель 2450 обладает множеством функций, дополняющих скорость, удобство использования и возможности обучения, включая порт ввода/вывода памяти USB 2.0, клавишу СПРАВКИ, поворотную ручку навигации/управления, кнопку селектора ввода спереди/сзади и разъемы типа “банан” для базовых настольных систем. Порт памяти USB 2.0 поддерживает простое хранение данных, сохранение конфигураций прибора, загрузку тестовых сценариев и обновление системы. Кроме того, все кнопки на передней панели подсвечиваются, что улучшает видимость в условиях слабого освещения.
2450 передняя панель с емкостным сенсорным экраном высокого разрешения.
Четыре режима “QuickSet” упрощают настройку пользователя. Одним нажатием можно быстро настроить прибор для работы в различных режимах без необходимости косвенно настраивать его для выполнения этой операции.
Режимы QuickSet позволяют быстро настроить параметры и время измерения.
Комплексные встроенные средства подключения
Доступ к тыловому входу триаксиальных разъемов, интерфейсам дистанционного управления (GPIB, USB 2.0 и LXI/Ethernet), 9-контактному цифровому порту ввода-вывода D-sub (для внутренних/внешних триггерных сигналов и управления манипулятором), управление блокировкой инструмента, Разъемы TSP-Link® позволяют легко настраивать различные измерительные устройства и не требуют дополнительных дополнительных принадлежностей.
Соединения на задней панели оптимизированы для обеспечения целостности сигнала
Преобразование необработанных данных в информацию
2450 предоставляет полный вид графика и листа для отображения элементов по траектории, данных измерений и документации непосредственно на экране. Кроме того, он поддерживает экспорт в электронную таблицу для дальнейшего анализа, что значительно повышает производительность исследований, тестирования настольных систем, квалификации устройств и отладки.
Компоненты TriggerFlow® для управления и выполнения прибора
В модели 2450 используется новая система запуска TriggerFlow от Keithley, которая позволяет пользователю управлять выполнением инструмента. Как и при разработке блок-схемы, диаграммы TriggerFlow создаются с помощью четырех основных строительных блоков:
- Подождите – ожидает события перед поток продолжается
- Филиал – филиалы, когда условие выполнено
- Действие — запускает действие в приборе, например измерение, источник, задержка, Установите цифровой ввод/вывод и т. д.
- Уведомление – уведомляет другое оборудование о возникновении события
Строительные блоки TriggerFlow позволяют пользователям создавать очень простые и сложные модели запуска.
Модель TriggerFlow, использующей комбинацию этих строительных блоков, может быть создана с передней панели или путем отправки удаленных команд. С помощью системы TriggerFlow пользователи могут создавать триггерные модели от очень простых до сложных с 63 уровнями блоков. В комплект 2450 также входят основные функции запуска, включая немедленный запуск, таймер и ручной запуск.
В коробке
- 8608 – высокопроизводительные измерительные провода
- USB-B-1 – кабель USB, тип A – тип B, 1 м (3.3 фута)
- CS-1616-3 – соединительный разъем защитной блокировки
- 17469460X – кабель TSP-Link/Ethernet
- 2450 Руководство по быстрому запуску
- Тестирование по конструктора сценариев
- По для запуска двигателя
- Драйверы LabVIEW и IVI
Руководства/руководства
- Брошюра
Руководства
- Руководство пользователя Keithley Potentiostats и Galvanostats
- Руководство по измерению источника Keithley (SMU)
- Keithley 2450 SourceMeter Инструкция по эксплуатации прибора
- Руководство по выбору источников питания
Технические характеристики
- Технические характеристики
Указания по применению
- Using_Keithleys_All-in-One_Battery_Test_Solution_-_Application_Note
Спецификации производителя
| Характеристики напряжения 1, 2 | |||||||
| Источник | Измерьте 3 | ||||||
| Диапазон | Резолюции | Погрешность (23 ± 5 °C) 1 год ±(% уставка + вольт) | Шум (RMS) (<10 Гц) | Резолюции | Входное сопротивление | Погрешность (23 ± 5 °C) 1 год ±(% от показаний прибора + вольт) | |
| 20.00000 мВ | 500 Невада | 0.100% + 200 μV | 1 μV | 10 Невада | >10 GΩ | 0.100% + 150 μV | |
| 200.0000 мВ | 5 μV | 0.015% + 200 μV | 1 μV | 100 Невада | >10 GΩ | 0.012% + 200 μV | |
| 2.000000 В | 50 μV | 0.020% + 300 μV | 10 μV | 1 μV | >10 GΩ | 0.012% + 300 μV | |
| 20.00000 В | 500 μV | 0.015% + 2.4 мВ | 100 μV | 10 μV | >10 GΩ | 0.015% + 1 мВ | |
| 200.0000 В | 5 мВ | 0.015% + 24 мВ | 1 мВ | 100 μV | >10 GΩ | 0.015% + 10 мВ | |
| Текущие спецификации 1, 2 | |||||||
| Источник | Измерьте 3 | ||||||
| Диапазон | Резолюции | Погрешность (23° ±5°C)4 1 год ±(% уставка + ампер) | Шум (RMS) (<10 Гц) | Резолюции | Нагрузка на напряжение | Погрешность (23° ±5°C) 1 год ±(% от показаний + ампер) | |
| 10.00000 NA5 | 500 FA | 0.100% + 100 PA | 500 FA | 10 FA | <100 μV | 0.100% + 50 PA | |
| 100.0000 NA5 | 5 PA | 0.060% + 150 PA | 500 FA | 100 FA | <100 μV | 0.060% + 100 PA | |
| 1.000000 μA | 50 PA | 0.025% + 400 PA | 5 PA | 1 PA | <100 μV | 0.025% + 300 PA | |
| 10.00000 μA | 500 PA | 0.025% + 1.5 на | 40 PA | 10 PA | <100 μV | 0.025% + 700 PA | |
| 100.0000 μA | 5 на | 0.020% + 15 на | 400 PA | 100 PA | <100 μV | 0.020% + 6 на | |
| 1.000000 мА | 50 на | 0.020% + 150 на | 5 на | 1 на | <100 μV | 0.020% + 60 на | |
| 10.00000 мА | 500 на | 0.020% + 1.5 μA | 40 на | 10 на | <100 μV | 0.020% + 600 на | |
| 100.0000 мА | 5 μA | 0.025% + 15 μA | 100 на | 100 на | <100 μV | 0.025% + 6 μA | |
| 1.000000 А | 50 μA | 0.067% + 900 μA | 3 μA | 1 μA | <100 μV | 0.030% + 500 μA | |
| Температурный коэффициент (0°-18°C и 28°-50°C) | ±(0.15 × характеристики точности)/°C. | ||||||
| Примечания 1. Скорость = 1 PLC 2. Все технические характеристики гарантированы при работе с устройством вывода. 3. Точность при правильном обнулении применяется к 2- и 4-проводному режиму. 4. Для режима мойки погрешность диапазона от 1 μA до 100 мА составляет ±(0.15% + смещение × 4). Для диапазона 1A погрешность составляет ±(1.5% + смещение × 8). 5. Только триаксиальные соединения задней панели. |
|||||||
| Точность измерения сопротивления (локальное или дистанционное измерение) 1, 2 | |||||||
| Диапазон | Разрешение по умолчанию 3 | Ток проверки по умолчанию | Нормальная точность (23°C ±5°C) 1 год, ±(% от показаний + ом) | Повышенная точность 4 (23 °C ±5 °C) 1 год, ±(% от показаний + ом) | |||
| <2.000000 Ω 5 | 1 μΩ | Определяется пользователем | Источник IACC + Meas. ВАКК | Измер. IACC + меня. ВАКК | |||
| 20.00000 Ω | 10 μΩ | 100 мА | 0.098% + 0.003 Ω | 0.073% + 0.001 Ω | |||
| 200.0000 Ω | 100 μΩ | 10 мА | 0.077% + 0.03 Ω | 0.053% + 0.01 Ω | |||
| 2.000000 kΩ | 1 mΩ | 1 мА | 0.066% + 0.3 Ω | 0.045% + 0.1 Ω | |||
| 20.00000 kΩ | 10 mΩ | 100 μA | 0.063% + 3 Ω | 0.043% + 1 Ω | |||
| 200.0000 kΩ | 100 mΩ | 10 μA | 0.065% + 30 Ω | 0.046% + 10 Ω | |||
| 2.000000 MΩ | 1 Ω | 1 μA | 0.110% + 300 Ω | 0.049% + 100 Ω | |||
| 20.00000 MΩ | 10 Ω | 1 μA | 0.110% + 1 kΩ | 0.052% + 500 Ω | |||
| 200.0000 MΩ | 100 Ω | 100 на | 0.655% + 10 kΩ | 0.349% + 5 тыс. Ω | |||
| >200.0000 MΩ 5 | – | Определяется пользователем | Источник IACC + Meas. ВАКК | Измер. IACC + меня. ВАКК | |||
| Температурный коэффициент (0°-18°C и 28°-50°C) | ±(0.15 × характеристики точности)/°C. | ||||||
| Ток источника, режим измерения сопротивления | Общая погрешность = точность источника + точность измерения напряжения (4-проводной датчик дистанционного управления) | ||||||
| Напряжение источника, режим измерения сопротивления | Общая погрешность = точность Vsource + точность IMeasure (4-проводной дистанционный датчик). | ||||||
| Выходное сопротивление ограждения | 0.5 Ω (пост. Ток) в режиме Ом. | ||||||
| Примечания 1. Все технические характеристики гарантированы при работе с устройством вывода. 2. Точность при правильном обнулении применяется к 2- и 4-проводному режиму. 3. разрешение измерения из 6.5 цифр 4. Включена функция возврата источника. Компенсация смещения ВКЛ. 5. Ток источника, измерьте сопротивление или напряжение источника, только измерьте сопротивление. Для получения наилучших результатов измерений используйте триаксиальные разъемы на задней панели. |
|||||||
| Эксплуатационные характеристики | |||||||
| Макс. Выходная мощность | 20 Вт, работа источника или раковины в четырех квадрантах. | ||||||
| Пределы источника | Источник напряжения: ±21 в ( диапазон≤ 1 А), ±210 в ( диапазон≤ 100 мА). Источник: ±1.05 А (≤ 20 в диапазон), ±105 мА (≤ 200 в диапазон). |
||||||
| Вне диапазона | 105% диапазона, источника и измерения | ||||||
| Регулирования | Напряжение: Линия: 0.01% диапазона. Нагрузка: 0.01% от диапазона + 100 мкВ. Ток: Линия: 0.01% диапазона. Нагрузка: 0.01% от диапазона + 100 PA. |
||||||
| Пределы источника | Предел тока источника напряжения: Предел биполярного тока, установленный с одним значением. Мин. 10% диапазона. Предел напряжения источника тока: Предел напряжения биполярного режима, установленный с одним значением. Мин. 10% диапазона. |
||||||
| Погрешность V-Limit / I-Limit | Добавьте 0.3% от настройки и ±0.02% от показания к базовой спецификации. | ||||||
| Оверстрел | Источник напряжения: <0.1% (стандартный шаг полной шкалы, резистивная нагрузка, диапазон 20 в, 10 мА I-предел. Источник тока: <0.1% (шаг 1 мА, нагрузка = 10 kΩ, диапазон 20 в). |
||||||
| Превышение диапазона | Выброс в полностью резистивную нагрузку 100 kΩ, от 10 Гц до 20 МГц ЧБ, смежные диапазоны: 250 мВ (номинал). | ||||||
| Время стабилизации выходного сигнала | Время, необходимое для достижения 0.1% конечного значения после обработки команды и изменения выходного напряжения, диапазон 20 в, 100 мА I-предел: <200 мкс типично. | ||||||
| Максимальная скорость нарастания | 0.2 в/μs, диапазон 200 в, предел 100 мА 2 нагрузки kΩ мкА (номинал). | ||||||
| Защита от перенапряжения | Выбираемые пользователем значения, допуск 5%. Заводские настройки по умолчанию = нет. | ||||||
| Шум источника напряжения | 10 Гц-1 МГц (RMS): 2 мВ (номинал) в резистивной нагрузке | ||||||
| Напряжение общего режима | 250 В ПОСТ. ТОКА | ||||||
| Изоляция в общем режиме | >1 GΩ, <1000 пФ. | ||||||
| Подавление шума (типичное) | |||||||
| NPLC | NMRR | CMRR | |||||
| 0.01 | – | 60 дБ | |||||
| 0.1 | – | 60 дБ | |||||
| 1 | 60 дБ | 100 дБ* | |||||
| * за исключением двух самых низких диапазонов тока ~90 дБ. | |||||||
| Сопротивление нагрузки | 20 нФ (стандартный). Стабильно в 50 μF (режим High-C). Режим High-C действителен для диапазона ≥100 мкВ с, диапазонов ≥200 мВ. |
||||||
| Макс. Падение напряжения между клеммами измерения и усилия | 5 В | ||||||
| Макс. Сопротивление провода датчика | 1 MΩ для номинальной точности | ||||||
| Входной импеданс SENSE | >10 GΩ. | ||||||
| Напряжение смещения ограждения | <300 мкВ, типичное значение | ||||||
| Общие характеристики (режим по умолчанию, если не указано иное) | |||||||
| Стандартное заводское включение питания | Режим SCPI | ||||||
| Режимы вывода источника | Фиксированный уровень DC, список памяти/конфигурации (смешанная функция), лестница (линейная и Log). | ||||||
| Список исходной памяти | 100 точек макс. (Только для режима SCPI 2400). | ||||||
| Буфер памяти | >250,000 показаний. Включает выбранные измеренные значения и временную отметку. | ||||||
| Часы реального времени | Резервный литиевый аккумулятор (3 лет + срок службы аккумулятора). | ||||||
| Удаленные интерфейсы | |||||||
| GPIB | Соответствует стандарту IEEE-488.1. Поддерживает общие команды IEEE-488.2 и топологию модели состояния | ||||||
| USB-устройство (задняя панель, тип B) | 2.0 Full Speed USBTMC.USB Host (передняя панель, тип A) | ||||||
| USB Host (передняя панель, тип A) | USB 2.0, поддержка флэш-накопителей, FAT32. | ||||||
| Ethernet | RJ-45 (10/100BT). | ||||||
| Цифровой интерфейс ввода-вывода: | |||||||
| Линий | 6 Пользовательские настройки входа/выхода для цифрового ввода/вывода или запуска развертки. | ||||||
| Разъем | 9-контактный гнездовой разъем D. | ||||||
| Уровни входного сигнала | 0.7 в (максимальная логика низкая), 3.7 в (минимальная логика высокая) | ||||||
| Ограничения входного напряжения | -0,25 в (ABS. Минимум), +5,25 в (ABS. Максимум). | ||||||
| Максимальный ток источника | +2,0 мА при >2.7 в (на контакт). | ||||||
| Максимальный ток приемника | -50 мА при 0.7 в (на контакт, с защитой твердотельного предохранителя). | ||||||
| Контакт источника питания 5 В. | Ограничено до 500 мА при >4 в (с защитой твердотельного предохранителя). | ||||||
| Обработчик | Задаваемый пользователем запуск теста, конец теста, 4 бит заголовка. | ||||||
| Программируемость | Наборы команд SCPI или TSP | ||||||
| РЕЖИМ TSP | Встроенный процессор тестовых сценариев (TSP) доступен с любого интерфейса хоста | ||||||
| Конфигурация IP | Статический или DHCP | ||||||
| Интерфейс расширения | Интерфейс расширения TSP-Link позволяет приборам с поддержкой TSP запускать и обмениваться данными друг с другом. | ||||||
| Соответствие требованиям LXI | 1.5 Технические характеристики устройства LXI 2016 | ||||||
| Дисплей | 5-дюймовый емкостный сенсорный цветной TFT WVGA (800×480) со светодиодной подсветкой. | ||||||
| Соединения входного сигнала | Спереди: Банан. Сзади: Трехосный (3-луг.). | ||||||
| Блокировка | Активный высокий вход. | ||||||
| Охлаждение | Принудительный воздух, регулируемая скорость | ||||||
| Защита от перегрева | При внутренней перегрузке датчика температуры устройство переходит в режим ожидания | ||||||
| Источник питания | От 100 до 240 в (среднеквадратичное значение), 50-60 Гц (автоматически определяется при включении питания). | ||||||
| Номинал VA | 190 вольт-ампер макс | ||||||
| Высота над уровнем моря | Максимум 2000 метров над уровнем моря. | ||||||
| EMC | Соответствует требованиям Директивы ЕС по электромагнитной совместимости | ||||||
| Безопасность | NRTL перечислены в UL61010-1 и UL61010-2-30. Соответствует требованиям Директивы Европейского Союза по низковольтному оборудованию. | ||||||
| Вибрация | MIL-PRF-28800F Класс 3 Случайный. | ||||||
| Прогрев | точность от 1 до номинальной | ||||||
| Размеры | С бамперами и ручкой: Высота 106 мм × ширина 255 мм × глубина 425 мм (4.18 дюйма × 10.05 дюйма × 16.75 дюйма). Без бамперов и ручки: Высота 88 мм × ширина 213 мм × глубина 403 мм (3.46 дюйма × 8.39 дюйма × 15.87 дюйма) |
||||||
| Вес | С бамперами и ручкой: 4.04 кг (8.9 фунтов). Без бамперов и ручки: 3.58 кг (7.9 фунтов). |
||||||
| Окружающей среды | Рабочая: От 0° до 50 °C, от 70% до 35 °C. Снижение мощности на 3% от правой до 35°C, от 50 до°C. Хранение: От -25 °C до 65 °C. |
||||||
| Принадлежности в комплекте | Измерительные провода, кабель USB, кабель Ethernet/TSP, адаптер блокировки, кабель питания, Краткое руководство | ||||||
