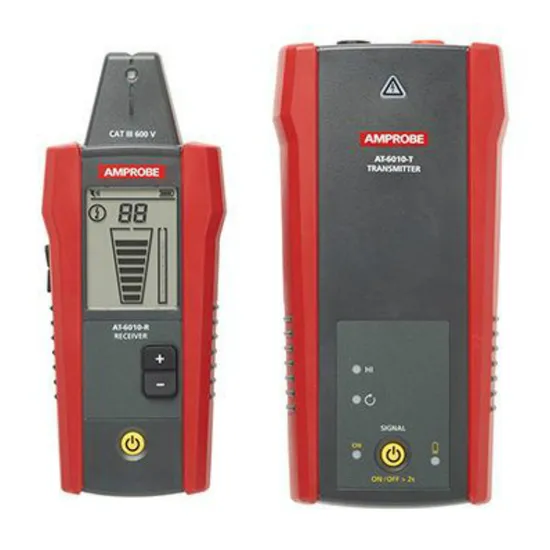

Продвинутый комплект трассировки проводов Amprobe AT-6010

Усовершенствованный прибор обнаружения проволоки AT-6010 позволяет легко и безопасно находить провода, выключатели и предохранители под напряжением и без напряжения. Когда передатчик подключен к цепи, приемник легко обнаруживает сигнал в проводах или кабелях за стенами, потолками и этажами.

Передатчик работает на цепях под напряжением и без напряжения до 600 в переменного/постоянного тока в электрических средах категории I – категории III, позволяя работать непосредственно на цепи под напряжением без необходимости отключения оборудования. Передатчик также имеет режим высокого сигнала для общего отслеживания и режим контура, разработанный специально для обнаружения коротких замыканий, а также две оптимальные частоты отслеживания, которые автоматически активируются на основе обнаруженного напряжения.

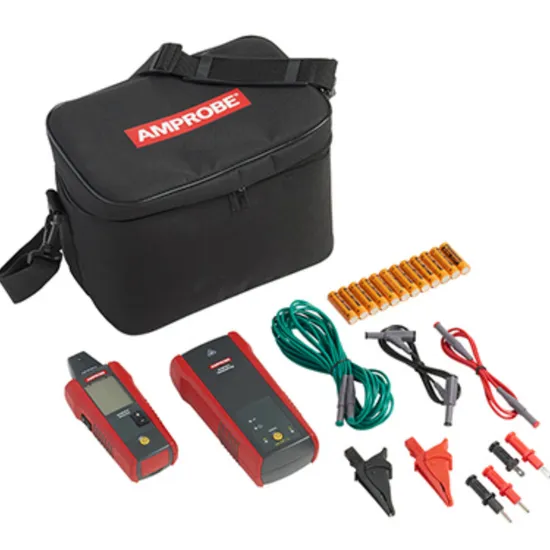

В комплект AT-6010 входят измерительные провода и принадлежности, международный набор аксессуаров для использования за пределами Северной Америки.

• Интуитивный передатчик автоматически определяет, включена ли система или обесточен
• Наиболее точное отслеживание проводов в своем классе с восемью чувствительностью режимы

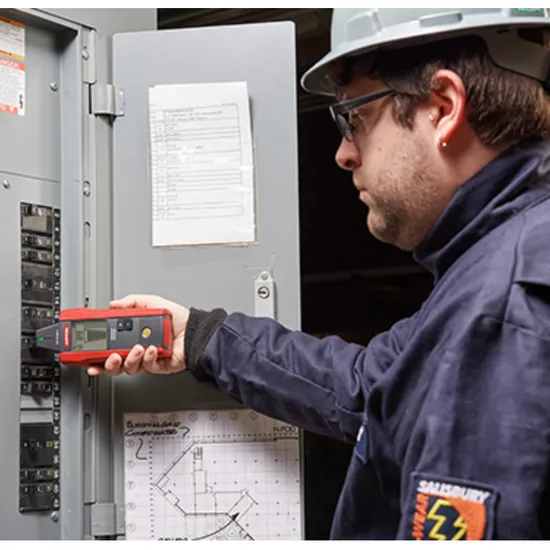

• Надежная и точная идентификация прерывателя
• Протестировано компанией Fluke и сертифицировано лабораториями сторонних производителей

• Спецификации производителя

  Технические характеристики серии AT6000
  Функции	ПРИЕМНИК AT-6010-R.	ПЕРЕДАТЧИК AT-6010-T.	Сигнальный зажим CT-400
  Категория измерения	CAT III 600 В.	CAT III 600 В.	CAT IV 600 В, CAT III 1000 В.
  Рабочее напряжение	0–600 В ПЕРЕМ./ПОСТ. ТОКА	0–600 В ПЕРЕМ./ПОСТ. ТОКА	0–1000 в перем. Тока
  Рабочая частота	Под напряжением: 6.25 кГц, без напряжения: 32.768 кГц	Под напряжением: 6.25 кГц, без напряжения: 32.768 кГц	Измерение переменного тока: От 45 Гц до 400 Гц
  Обнаружение опасного напряжения	–	> 30 В ПЕРЕМ./ПОСТ. ТОКА	–
  Индикация сигнала	Числовое значение, гистограмма и звуковой сигнал	Светодиоды	–
  Время отклика	Концевой датчик (под напряжением/обесточен): 500 мс Контроль напряжения аккумуляторной батареи: 5 с	Контроль напряжения в сети: 1 с Контроль напряжения аккумуляторной батареи: 5 с	Мгновенная
  Токовый выход сигнала (типовой)	–	Цепь под напряжением: РЕЖИМ HI: 60 мА RMS Обесточенный контур: РЕЖИМ HI: 130 мА RMS Режим петли: 160 мА RMS	1 мА/А для измерения переменного тока с помощью мультиметра
  Выход напряжения сигнала (номинальный)	–	Обесточенный контур: ВЫСОКИЙ: 33 в RMS, 140 в VP-p С CT-400: Режим петли: 31 в RMS, 120 в (размах)	Обесточенный контур: 2.4 в RMS, 24 в VP-p
  Определение диапазона (открытый воздух	Датчик наконечника (под напряжением): Макс. Расстояние по воздуху: До 20 футов (6.1 м) Расположение: Прибл. 1.97 дюйма (5 см) Датчик наконечника (обесточенный): Макс. Расстояние по воздуху: До 14.7 футов (4.5 м) Расположение: Прибл. 1.97 дюйма (5 см.	–	–
  Общие технические характеристики
  Размер дисплея	ЖК-дисплей 2.5″ (6.35 см)	–	–
  Размеры дисплея (Ш x в)	1.45 x 1.93 дюйма (36.72 x 48.96 мм)	–	–
  Тип дисплея	Сегментный ЖК-дисплей	Светодиоды	–
  Цвет дисплея	Черно-белый	Индикаторы режима работы: Красный, индикаторы состояния аккумулятора: Красный	–
  Время загрузки	< 3 с	< 2 с	–
  Подсветка	•	–	–
  Рабочая температура	От -20 °C до 4 °C (от 122 °F до 50 °F)		От 32 °F до 122 °F (от 0 °C до 50 °C)
  Рабочая влажность	45%: От -4 °F до <50 °F (от -20 °C до <10 °C), 95%: От 50 °F до <86 °F (от 10 °C до <30 °C) 75%: От 86 °F до <104 °F (от 30 °C до <40 °C), 45%: От 104 °F до 122 °F (от 40 °C до 50 °C)		95%: От 50 °F до <86 °F (от 10 °C до <30 °C) 75%: От 86 °F до <104 °F (от 30 °C до <40 °C) 45%: От 104 °F до <122 °F (от 40 °C до <50 °C)
  Температура и влажность при хранении	От –4°F до 158°F (от -20°C до 70°C), относительная влажность <95%		От –4°F до 158°F (от -20°C до 70°C), относительная влажность <95%
  Рабочая высота над уровнем моря	0 – 6561 футов (2000 м)		0 – 6561 футов (2000 м)
  Защита от переходных процессов	–	6.00 кВ (1.2/50μs помпажа)	–
  Степень загрязнения	2	2	2
  Класс защиты IP	IP 52	IP 40	IP 40
  Испытание на ударную нагрузку	3.28 футов (1 м)	3.28 футов (1 м)	3.28 футов (1 м)
  Источник питания	4 x AA (щелочные)	8 x AA (щелочные)	–
  Потребляемая мощность (типичная)	70 мА	Режим Hi: 70 мА Режим петли с зажимом: 90 мА Потребление без передачи сигнала: 10 мА	–
  Время работы от аккумулятора	Прибл. 25 ч.	Режим Hi: Прибл. 25 ч. Режим цикла: Прибл. 18 ч.	–
  Индикация низкого заряда аккумулятора	•	•	–
  Предохранитель	–	–	1.26 дюйма (32 мм)
  Размеры (Д x Ш x в)	Прибл. 7.2 x 2.95 x 1.69 дюйма (183 x 75 x 43 мм)	Прибл. 7.2 x 3.66 x 1.97 дюйма (183 x 93 x 50 мм)	Прибл. 5.9 x 2.75 x 1.18 дюйма (150 x 70 x 30 мм)
  Вес	Прибл. 0.6 кг (0.27 фунтов)	Прибл. 1.25 кг (0.57 фунтов)	Прибл. 0.25 кг (0.114 фунтов)

  Технические характеристики

  Проволочные траки / автоматические краники / проволочные траки / Автоматический выключатель Шаблон для отслеживания
  Испытаний	Шорты
  Цепи под напряжением	Да
  Обесточенных цепей	Да
  Максимальное расстояние цепи	20 футов
  Возможность прокладки подземных/скрытых кабелей	Да
  Тип сигнала тревоги	Звуковой, визуальный
  Генератор тона	Да
  Крепление с зажимом	Нет
  Обозначает прерыватели	Да
  Расстояние до провода	Нет
  Общие атрибуты тестового оборудования
  Гарантия	1 ЛЕТ
  Утверждение безопасности	CSA, UL
  Вес изделия	2.1 ФУНТОВ
  Высота изделия	9.45 ДЮЙМА
  Длина изделия	13.00 ДЮЙМА
  Ширина изделия	9.45 ДЮЙМА
  Регистрация данных	Нет
  Номер ECCN	3A992
  Тип батареи	АА
