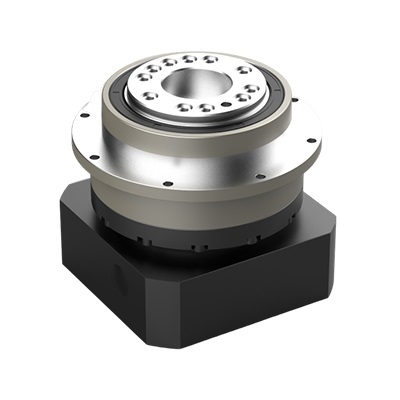

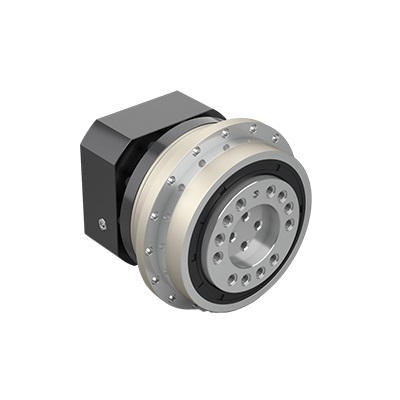

Редуктор планетарный серии WAD

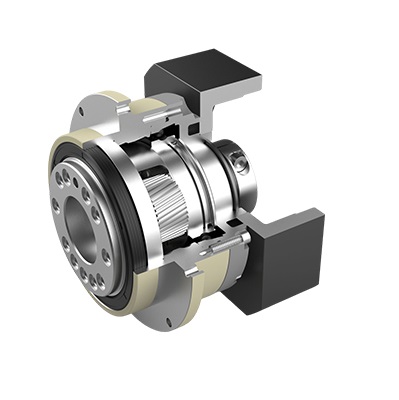

  • Серия WAD отличается инновационной интегрированной конструкцией с прецизионными компонентами, обеспечивающими исключительную жесткость, долговечность и эффективность.
  • Усовершенствованная конструкция с двумя опорами в сочетании с оптимизированной технологией зубчатых передач обеспечивает превосходную передачу крутящего момента, минимальный люфт и бесшумную работу, что делает ее идеальным решением для высокопроизводительных промышленных систем.

Для уточнения цены оставьте свои контактные данные

Так же вы можете написать нам на почту rusgstore@mail.com

Вид редуктора

Планетарный
2 Человек смотрят этот продукт сейчас!
Спецификация Единица измерения Этап Соотношение WAD064 WAD090 WAD110 WAD140 WAD200 WAD255
Номинальный выходной крутящий моментT2Н Нм 1 4 48 130 270 560 1100 1700
5 60 160 330 650 1200 2000
6 50 140 300 550 1100 1800
7 50 140 300 550 1000 1700
8 40 100 230 450 850 1450
10 35 90 200 400 760 1350
2 20 48 130 270 560 1100 1700
25 60 160 330 650 1200 2000
35 50 140 300 550 1000 1700
40 48 130 270 560 1100 1700
50 60 160 330 650 1200 2000
60 50 140 300 550 1100 1800
70 50 140 300 550 1000 1700
80 40 100 230 450 850 1450
100 35 90 200 400 760 1350
Крутящий момент аварийной остановки T2NOT Нм 1,2 4~100 Тройной номинальный выходной крутящий момент
Номинальная входная скорость n1Н обороты в минуту 1,2 4~100 5000 4000 4000 3000 3000 2000
Максимальная скорость ввода n1B 1,2 4~100 10000 8000 8000 6000 6000 4000
Сверхточный люфт P0 аркмин 1 4~10 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 20~100 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
Прецизионный люфт P1 аркмин 1 4~10 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 20~100 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Стандартный люфт P2 аркмин 1 4~10 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 20~100 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Жесткость при кручении Нм/угловая минута 1,2 4~100 13 31 82 151 440 1006
Максимальный изгибающий момент M2KB Нм 1,2 4~100 125 235 430 1300 3064 5900
Допустимая осевая сила F2aB N 1,2 4~100 1050 2850 3500 10590 16660 29430
Продолжительность жизни отдел кадров 1,2 4~100 20000
Эффективность % 1 4~10 ≥97%
2 20～100 ≥94%
Вес кг 1 4~10 1.1 2.9 5.4 11.9 31.6 56.1
2 20~100 1.7 4.2 8 15.9 36.9 70.4
Рабочая температура ℃ 1,2 4~100 -20℃-+40℃
Смазывающий 1,2 Синтетическая смазка
Класс защиты IP 1,2 4~100 IP65
Направление установки 1,2 4~100 В любом направлении/In any direction
Уровень шума (n1 = 3000 об/мин, без нагрузки) дБ(А) 1,2 4~100 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
Параметр производительности
Спецификация Единица измерения Этап Соотношение WAD064 WAD090 WAD110 WAD140 WAD200 WAD255
Инерция вращения J1 кг · см2 1 4 0.14 0.51 2.87 7.54 25.03 58.31
5 0.13 0.47 2.71 7.42 23.29 53.27
6 0.13 0.45 2.61 7.14 22.48 50.97
7 0.13 0.45 2.67 7.14 22.48 50.97
8 0.13 0.44 2.57 7.03 22.51 50.56
10 0.13 0.44 2.57 7.03 22.51 50.56
2 20 0.03 0.13 0.47 2.71 7.42 23.29
25 0.03 0.13 0.47 2.71 7.42 23.29
35 0.03 0.13 0.47 2.71 7.42 23.29
40 0.03 0.13 0.44 2.57 7.03 22.51
50 0.03 0.13 0.44 2.57 7.03 22.51
60 0.03 0.13 0.44 2.57 7.03 22.51
70 0.03 0.13 0.44 2.57 7.03 22.51
80 0.03 0.13 0.44 2.57 7.03 22.51
100 0.03 0.13 0.44 2.57 7.03 22.51
1. Коэффициент (i=Nin/Nout) 2. Максимальный крутящий момент при разгоне T₂B = 60 % от T2NOT 3. Выходная скорость 100 об/мин, воздействие на центр выходного вала
