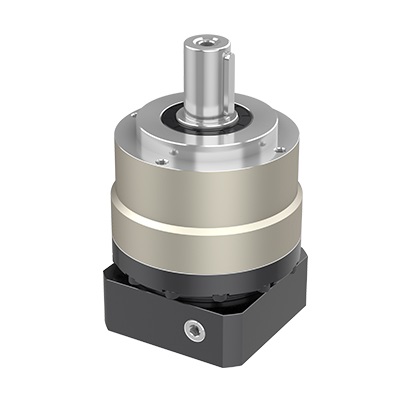

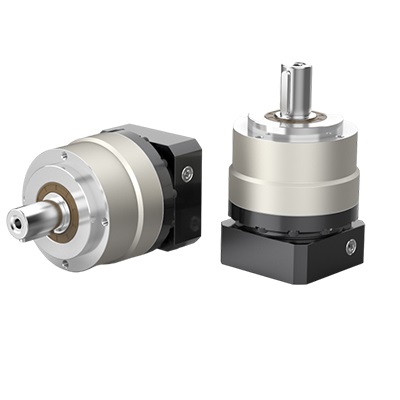

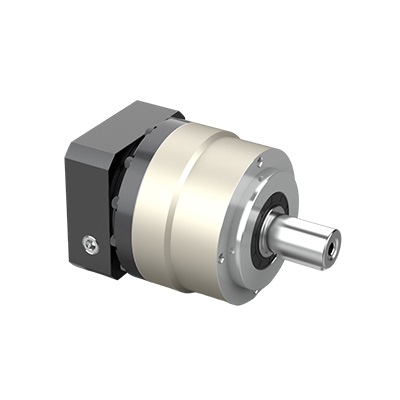

Редуктор планетарный серии WAE

  • Корпус планетарной передачи и выходной вал имеют интегрированную конструкцию с двойной опорой, обеспечивающую максимальную жесткость на кручение, прочность и точность вращения.
  • Планетарная передача оснащена игольчатыми роликами, что увеличивает площадь контакта и повышает жесткость конструкции и выходной крутящий момент.
  • В шестерне используется низкоуглеродистая сталь, подвергнутая цементации и закалке для достижения твердости поверхности HRC62, что обеспечивает наилучшую износостойкость и ударную вязкость.
  • Профиль зубчатого колеса разработан с помощью импортного программного обеспечения для получения максимально эффективной конструкции, снижающей уровень шума.
  • Соединение между входным концом и валом двигателя выполнено с использованием метода двустороннего зажима для обеспечения максимального усилия зажима и передачи мощности без люфта.

Для уточнения цены оставьте свои контактные данные

Так же вы можете написать нам на почту rusgstore@mail.com

Вид редуктора

Планетарный
17 Человек смотрят этот продукт сейчас!
Спецификация Единица измерения Этап Соотношение WAE050 WAE070 WAE090 WAE120 WAE155 WAE205 WAE235
Номинальный выходной крутящий момент T2n Нм 1 3 20 55 130 208 342 588 1140
4 19 50 140 290 542 1050 1700
5 22 60 160 330 650 1200 2000
6 20 55 150 310 600 1100 1900
7 15 50 140 300 550 1000 1700
8 12 40 100 230 450 850 1450
10 10 35 90 200 400 760 1350
2 15 20 55 130 208 342 588 1140
20 19 50 140 290 542 1050 1700
25 22 60 160 330 650 1200 2000
30 20 55 150 310 600 1100 1900
35 15 50 140 300 550 1000 1700
40 19 50 140 290 542 1050 1700
50 22 60 160 330 650 1200 2000
60 20 55 150 310 600 1100 1900
70 15 50 140 300 550 1000 1700
80 12 40 100 230 450 850 1450
100 10 35 90 200 400 760 1350
Крутящий момент аварийной остановки T2NOT Нм 1, 2 3~100 Тройной номинальный выходной крутящий момент
Номинальная входная скорость n1Н обороты в минуту 1, 2 3~100 5000 5000 4000 4000 3000 3000 2000
Максимальная скорость ввода n1B 1, 2 3~100 10000 10000 8000 8000 6000 6000 4000
Сверхточный люфт P0 аркмин 1 3~10 – ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 15～100 – ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
Прецизионный люфт P1 аркмин 1 3~10 – ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 15~100 – ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Стандартный люфт p2 аркмин 1 3~10 ≤12 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 15～100 ≤16 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Жесткость при кручении Нм/угловая минута 1, 2 3～100 3 7 14 25 50 145 225
Допустимая радиальная сила F2aB N 1, 2 3~100 780 1530 3250 6700 9400 14500 20000
Допустимая осевая силаF2aB N 1, 2 3~100 390 765 1625 3350 4700 7250 10000
Продолжительность жизни отдел кадров 1, 2 3~100 20000
Эффективность % 1 3~10 ≥97%
2 15~100 ≥94%
Вес кг 1 3~10 0.6 1.2 3.7 7.5 16 36 53
2 15~100 0.7 1.6 4.2 10.7 17 37 54
Рабочая температура ℃ 1, 2 3~100 -20℃-+40℃
Смазывающий 1, 2 Синтетическая смазка
Класс защиты IP 1, 2 3~100 IP65
Направление установки 1, 2 3~100 В любом направлении
Уровень шума (n1 = 3000 об/мин, без нагрузки) дБ(А) 1, 2 3~100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
Параметр производительности
Спецификация Единица измерения Этап Соотношение WAE050 WAE070 WAE090 WAE120 WAE155 WAE205 WAE235
Инерция вращения J1 кг · см2 1 3 0.03 0.16 0.61 3.25 9.21 28.98 69.61
4 0.03 0.14 0.48 2.74 7.54 23.67 54.37
5 0.03 0.13 0.47 2.71 7.42 23.29 53.27
6 0.03 0.13 0.45 2.65 7.25 22.75 51.72
7 0.03 0.13 0.45 2.62 7.14 22.48 50.97
8 0.03 0.13 0.44 2.58 7.07 22.59 50.84
10 0.03 0.13 0.44 2.57 7.03 22.51 50.56
2 15 0.03 0.03 0.13 0.47 2.71 7.42 23.29
20 0.03 0.03 0.13 0.47 2.71 7.42 23.29
25 0.03 0.03 0.13 0.47 2.71 7.42 23.29
30 0.03 0.03 0.13 0.47 2.71 7.42 23.29
35 0.03 0.03 0.13 0.47 2.71 7.42 23.29
40 0.03 0.03 0.13 0.47 2.71 7.42 23.29
50 0.03 0.03 0.13 0.44 2.57 7.03 22.51
60 0.03 0.03 0.13 0.44 2.57 7.03 22.51
70 0.03 0.03 0.13 0.44 2.57 7.03 22.51
80 0.03 0.03 0.13 0.44 2.57 7.03 22.51
100 0.03 0.03 0.13 0.44 2.57 7.03 22.51
1. Коэффициент (i=Nin/Nout) 2. Максимальный крутящий момент при разгоне T₂B = 60 % от T2NOT 3. Выходная скорость 100 об/мин, воздействие на центр выходного вала
