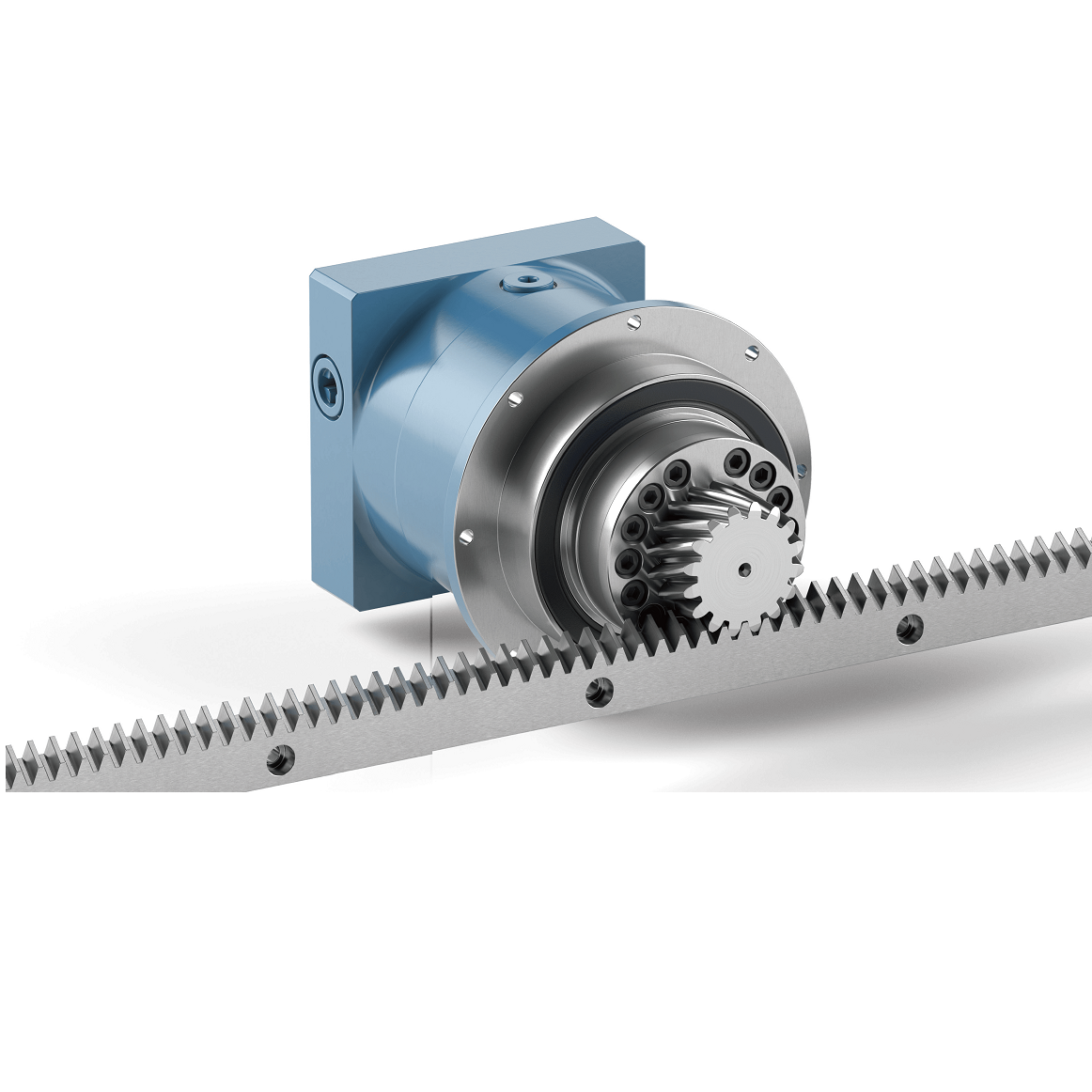

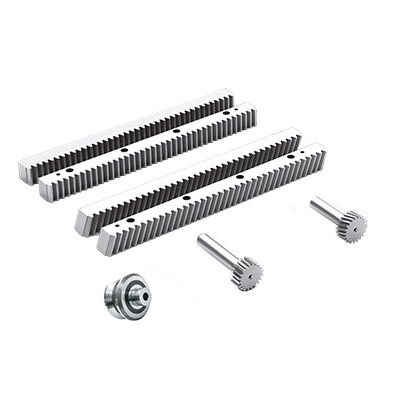

Редуктор планетарный шкивы и ведомые шестерни

  • Класс точности: DIN 6h25, 8e27, 10e27
  • Материал: S45C, SCM440
  • Тип зуба: прямые зубья, винтовые зубья
  • Обработка поверхности зуба: шлифовка, прецизионное фрезерование
  • Обработка твердостью: закаленная, отпущенная или необработанная
  • Модуль: 1,5 – 10
  • Угол давления: 20 °
  • Общая погрешность шага: 0,036 мм / 1000 мм; 0,1 мм / 1000 мм; 0,2 мм / 1000 мм

Для уточнения цены оставьте свои контактные данные

Так же вы можете написать нам на почту rusgstore@mail.com

Вид редуктора

Планетарный
3 Человек смотрят этот продукт сейчас!
Код Модуль L Зуба
Нет.		 B A0 A1 D Я Отверстия
Нет.		 A C1 C2 E D1 I1 C3
CSTGH 010 05 1 499.51 159 15 15 14 – – – – – – – – – –
CSTGH 015 05 1.5 499.51 106 19 19 17.5 62.44 124.88 4 8 7 11 7 29 440.5 5.7
CSTGH 015 10 1.5 999.03 212 19 19 17.5 62.44 124.88 8 8 7 11 7 29 941 5.7
CSTGH 020 05 2 502.65 80 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1 5.7
CSTGH 020 10 2 1005.31 160 24 24 22 62.83 125.66 8 8 7 11 7 31.3 942.7 5.7
CSTGH 030 05 3 508.94 54 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1 7.7
CSTGH 030 10 3 1017.88 108 29 29 26 63.62 127.23 8 9 10 15 9 34.4 949.1 7.7
CSTGH 040 05 4 502.65 40 39 39 35 62.83 125.66 4 12 10 15 9 37.5 427.7 7.7
CSTGH 040 10 4 1005.31 80 39 39 35 62.83 125.66 8 12 10 15 9 37.5 930.3 7.7
CSTGH 050 05 5 502.65 32 49 39 34 62.83 125.66 4 12 14 20 13 30.1 442.4 11.7
CSTGH 050 10 5 1005.31 64 49 39 34 62.83 125.66 8 12 14 20 13 30.1 945 11.7
CSTGH 060 05 6 508.94 27 59 49 43 63.62 127.23 4 16 18 26 17 31.4 446.1 15.7
CSTGH 060 10 6 1017.88 54 59 49 43 63.62 127.23 8 16 18 26 17 31.4 955.0 15.7
CSTGH 080 05 8 502.65 20 79 79 71 62.83 125.66 4 25 22 33 21 26.6 449.5 19.7
CSTGH 080 10 8 1005.31 40 79 79 71 62.83 125.66 8 25 22 33 21 26.6 952 19.7
CSTGH 100 10 10 1005.31 32 99 99 89 62.83 125.66 8 32 33 48 32 125.7 753.96 19.7
CSTGH 120 12 12 1017.90 27 120 120 108 63.6 127.23 8 40 39 58 38 127.23 763.4 19.7
Технические характеристики:
Класс точности: DIN 6h25
Материал: C45 (среднеуглеродистая сталь, аналог S45C)
Тип зуба: Прямой
Обработка поверхности зуба: Шлифовка
Закалка: высокочастотная индукционная закалка, HRC 48–52
Четырехсторонний грунт: да
Угол давления: 20°
Общая погрешность шага: 0,036 мм / 1000 мм
Параметр производительности

Код
Модуль		 L
Зуба
Нет.		 B A0 A1 D Я 孔数
Отверстие
№.		 A C1 C2 E D1 I1
CSTMQ 010 05 1 499.51 159 15 15 14 – – – – – – – – –
CSTMQ 015 05 1.5 499.51 106 19 19 17.5 62.44 124.88 4 8 7 11 7 29 441.5
CSTMQ 015 10 1.5 999.03 212 19 19 17.5 62.44 124.88 8 8 7 11 7 29 941
CSTMQ 020 05 2 502.65 80 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1
CSTMQ 020 10 2 1005.31 160 24 24 22 62.83 125.66 8 8 7 11 7 31.3 942.7
CSTMQ 030 05 3 508.94 54 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1
CSTMQ 030 10 3 1017.88 108 29 29 26 63.62 127.23 8 9 10 15 9 34.4 949.1
CSTMQ 040 05 4 502.65 40 39 39 35 62.83 125.66 4 12 10 15 9 37.5 427.7
CSTMQ 040 10 4 1005.31 80 39 39 35 62.83 125.66 8 12 10 15 9 37.5 930.3
CSTMQ 050 05 5 502.65 32 49 39 34 62.83 125.66 4 12 14 20 13 30.1 442.4
CSTMQ 050 10 5 1005.31 64 49 39 34 62.83 125.66 8 12 14 20 13 30.1 945.0
CSTMQ 060 05 6 508.94 27 59 49 43 63.62 127.23 4 16 18 26 17 31.4 446.1
CSTMQ 060 10 6 1017.88 54 59 49 43 63.62 127.23 8 16 18 26 17 31.4 955.0
CSTMQ 080 05 8 502.65 20 79 79 71 62.83 125.66 4 25 22 33 21 26.6 449.5
CSTMQ 080 10 8 1005.31 40 79 79 71 62.83 125.66 8 25 22 33 21 26.6 952
CSTMQ 100 10 10 1005.31 32 99 99 89 62.83 125.66 8 32 33 48 32 125.7 753.96
Технические характеристики:
Класс точности: DIN 8e27
Материал: S45C
Тип зуба: Прямой
Обработка поверхности зуба: прецизионная фрезеровка
Закалка: HRC 18–20
Четырехугольный участок: нет
Угол давления: 20°
Общая погрешность подачи: 0,1 мм / 1000 мм
