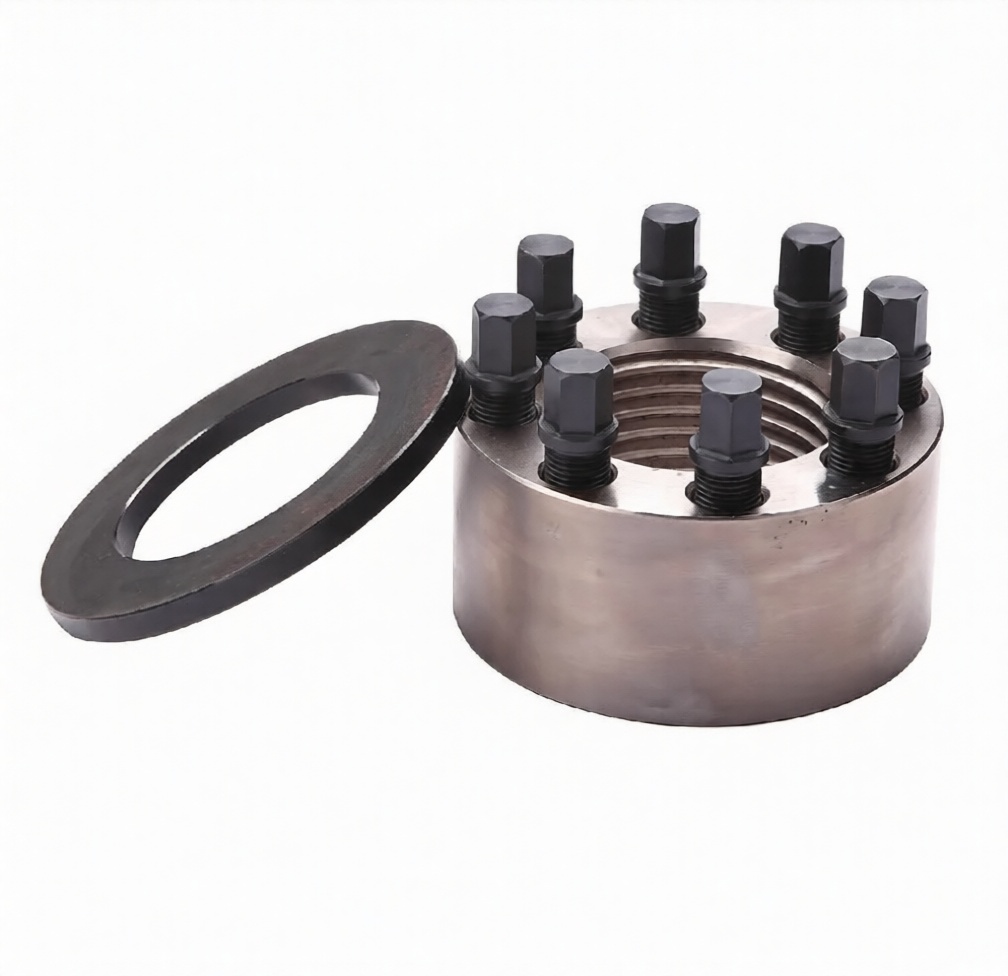

Супер Гидравлическая Гайка
Гидравлические гайки предназначены для затягивания болтов большого диаметра без повреждений, которые возникают при использовании ударного гайковёрта. С помощью гидравлических гаек клиенты могут легко затягивать большие болты без каких-либо повреждений.
Для уточнения цены оставьте свои контактные данные
Так же вы можете написать нам на почту rusgstore@mail.com
• Супергайка создает необходимый предварительный натяг за счет совместного действия нескольких верхних удлинительных винтов, тем самым растягивая винт для затяжки заготовки оборудования
• Простота в эксплуатации, точный предварительный натяг можно создать с помощью ручного динамометрического ключа;
• Подходит для различных монтажных положений, узких пространств, взрывоопасных и высокотемпературных сред; простая конструкция, возможность многократного использования.
| модель | Диаметр резьбы d | Гайка (мм) | Нажимной болт (мм) | Прокладка (мм) | Стандартный продукт | Вес (Кг) | |||||||
| Наружный диаметр D | Толщина T | Межосевое расстояние C | Длина L | Количество n | Диаметр J | Противоположная сторона стороны | Наружный диаметр Dw | Толщина t | Предварительный натяг, КН | Крутящий момент, Нм | |||
| CY-M20 | М20 | 37 | 17 | 29 | 30 | 8 | M6X0.75 | 5 | 38 | 3.3 | 144 | 15 | 0.15 |
| CY-M24 | М24 | 47 | 24 | 35 | 40 | 6 | M8X1 | 6 | 48 | 4.8 | 216 | 36 | 0.3 |
| CY-M27 | М27 | 50 | 24 | 39 | 40 | 8 | M8X1 | 6 | 51 | 4.8 | 288 | 36 | 0.4 |
| CY-M30 | М30 | 53 | 24 | 41 | 40 | 8 | M8X1 | 6 | 54 | 4.8 | 288 | 36 | 0.42 |
| CY-M33 | М33 | 62 | 32 | 48 | 52 | 6 | M10X1.25 | 8 | 63 | 4.8 | 344 | 42 | 0.7 |
| CY-M36 | М36 | 66 | 32 | 51 | 52 | 8 | M10X1.25 | 8 | 67 | 4.8 | 459 | 42 | 0.8 |
| CY-M39 | М39 | 71 | 32 | 54 | 52 | 10 | M10X1.25 | 8 | 72 | 4.8 | 574 | 42 | 0.95 |
| CY-M42 | М42 | 75 | 32 | 56 | 52 | 12 | M10X1.25 | 8 | 77 | 4.8 | 688 | 42 | 1.1 |
| CY-M45 | М45 | 81 | 38 | 62 | 62 | 8 | M12X1.25 | 10 | 83 | 6.4 | 700 | 132 | 1.4 |
| CY-M48 | М48 | 85 | 38 | 65 | 62 | 10 | M12X1.25 | 10 | 87 | 6.4 | 874 | 132 | 1.54 |
| CY-M52 | М52 | 94 | 38 | 70 | 62 | 12 | M12X1.25 | 10 | 96 | 6.4 | 1049 | 132 | 1.8 |
| CY-M56 | М56 | 97 | 38 | 76 | 62 | 12 | M12X1.25 | 10 | 99 | 6.4 | 1049 | 132 | 1.93 |
| CY-M60 | М60 | 107 | 58 | 83 | 91 | 8 | M16X1.5 | 14 | 109 | 6.4 | 1228 | 315 | 3.7 |
| CY-M64 | М64 | 113 | 58 | 87 | 91 | 10 | M16X1.5 | 14 | 115 | 8 | 1589 | 315 | 4.1 |
| CY-M72 | М72 | 119 | 58 | 94 | 91 | 12 | M16X1.5 | 14 | 121 | 8 | 1906 | 315 | 4.5 |
| CY-M80 | М80 | 132 | 61 | 103 | 91 | 16 | M16X1.5 | 14 | 134 | 8 | 2542 | 315 | 5.4 |
| CY-M90 | М90 | 145 | 61 | 113 | 91 | 16 | M16X1.5 | 14 | 147 | 8 | 2542 | 315 | 6.3 |
| CY-M100 | М100 | 157 | 61 | 123 | 91 | 16 | M16X1.5 | 14 | 159 | 8 | 2542 | 315 | 7 |
| CY-M110 | М110 | 177 | 61 | 133 | 91 | 20 | M16X1.5 | 14 | 179 | 8 | 3177 | 315 | 9 |
| CY-M120 | М120 | 189 | 81 | 149 | 113 | 18 | M20X1.5 | 17 | 191 | 10 | 4739 | 647 | 13.1 |
| CY-M140 | М140 | 215 | 94 | 169 | 126 | 22 | M20X1.5 | 17 | 217 | 10 | 5792 | 647 | 18.9 |
| CY-M160 | М160 | 226 | 107 | 189 | 139 | 24 | M20X1.5 | 17 | 228 | 10 | 6318 | 647 | 20.8 |
