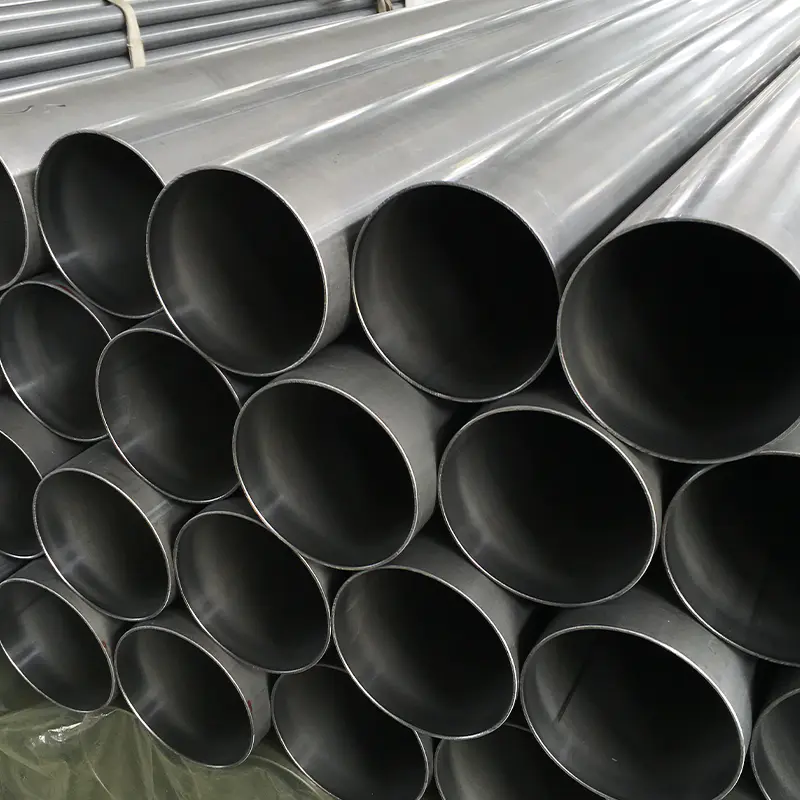

Тонкостенная стальная труба CDW большого диаметра Ø100*1
Тонкостенная холоднотянутая сварная труба большого диаметра — Ø100×1 мм. Прецизионные тонкостенные трубы для легких конструкций. Технические характеристики
Для уточнения цены оставьте свои контактные данные
Так же вы можете написать нам на почту rusgstore@mail.com
| Параметр | Спецификация | Толерантность |
| Наружный диаметр (OD) | 100 мм (±0,15 мм) | DIN 2393 h9 |
| Толщина стенки | 1,0 мм (±0,05 мм) | DIN 2393 ±5% |
| Длина | 1-7 м (на заказ до 12 м) | Прямолинейность ≤0,5 мм/м |
| Класс материала | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Поверхностная отделка | Гладкая поверхность (Ra ≤1,2 мкм) | Опционально полированный |
Расширенный диапазон размеров и технические характеристики
| Наружный диаметр (мм) | Толщина стенки (мм) | Стандартная Длина | Толерантность | MOQ |
| 50-80 | 0.8-1.5 | 2-7м | ±0,10 мм | 200 кг |
| 82-120 | 1.0-2.0 | 2-7м | ±0,15 мм | 150 кг |
| 121-180 | 1.2-3.0 | 2-7м | ±0,20 мм | 100 кг |
| 182-250 | 1.5-4.0 | 2-6м | ±0,25 мм | 50 кг |
| 251-299 | 2.0-5.0 | 2-6м | ±0,30 мм | 30 кг |
Основные характеристики:
·Все размеры доступны в моделях ST37-2, ST52-3, E355
·Длина на заказ до 12 м (прямолинейность ≤1 мм/м)
· Доступны специальные допуски (±0,05 мм на толщину стенки, ±0,03 мм на наружный диаметр)
Конкурентное преимущество
| Параметр | Наша Трубка | Отраслевой Стандарт | Бесшовная Труба |
| Допуск по Внешнему Виду | ±0,1мм | ±0,30 мм | ±0,50 мм |
| Изменение стенок | ±2% | ±10% | ±8% |
| Время выполнения заказа | 2-3 недели | 4-6 недель | 6-8 недель |
Основные преимущества
· Снижение веса на 40 % по сравнению со стандартными трубками
·Готовая к сварке поверхность без загрязнений и оксидов (Sa 2.5)
·Отслеживаемость партий — полная сертификация по стандарту EN 10204 3.1
Упаковочные решения
| Тип | Вместимость | Особые характеристики |
| Стойки VMI | 200 трубок | RFID-отслеживание, доставка по принципу «точно в срок» |
| Коробки для защиты от раздавливания | 50 трубок | Контролируемая влажность |
| Эко-пакеты | 100 трубок | Пригодные для вторичной переработки ПЭТ-ремни |
Производственный процесс
1. Выбор материала
· Холоднокатаная стальная полоса (EN 10139) с контролируемым химическим составом
· Поверхность, очищенная ультразвуком (стандарт Sa 2.5)
2. Точечная сварка
·Высокочастотная индукционная сварка (400 кГц)
·Последовательный отжиг сварного шва для получения однородной зернистой структуры
3. Холодное Волочение
·3-этапный процесс волочения с уменьшением диаметра на 18%
·Специальная оправка для сохранения целостности тонкостенных деталей
4. Контроль качества
·100% контроль вихретоком (EN 10246-1)
·Измерение лазерным микрометром (±0,02 мм)
·Гидростатические испытания (по желанию, до 150 бар)
Техническое сравнение
| Особенность | Наша труба Ø100×1 мм | Стандартная трубка CDW |
| Консистенция стен | ±0,03 мм | ±0,10 мм |
| Овальность | ≤0,1% OD | ≤0,3% оптической плотности |
| Предел текучести | на 20% выше | Стандартный |
| Шероховатость поверхности | Ra 0,8–1,2 мкм | Ra 1,5–2,5 мкм |
Ключевые преимущества
·Снижение веса: на 30 % легче обычных трубок
·Точная подгонка: идеально подходит для телескопических узлов
·Экономичность: на 15–20 % дешевле бесшовных аналогов
·Готово к использованию: дополнительная обработка не требуется
Типичные области применения
·Аэрокосмические компоненты (некритичные конструкции)
·Каркасы для медицинского оборудования
·Системы крепления солнечных панелей
·Архитектура выставочных стендов
·Рука робота с кабелями
Варианты упаковки
| Тип | Кол-во в Упаковке | Защита |
| Деревянный Ящик | 50 трубок | Водонепроницаемая упаковка |
| Пакет стальных полос | 100 трубок | Краевые ограждения |
| Изготовленная на Заказ Стойка VMI | Более 200 тюбиков | RFID – метка |
