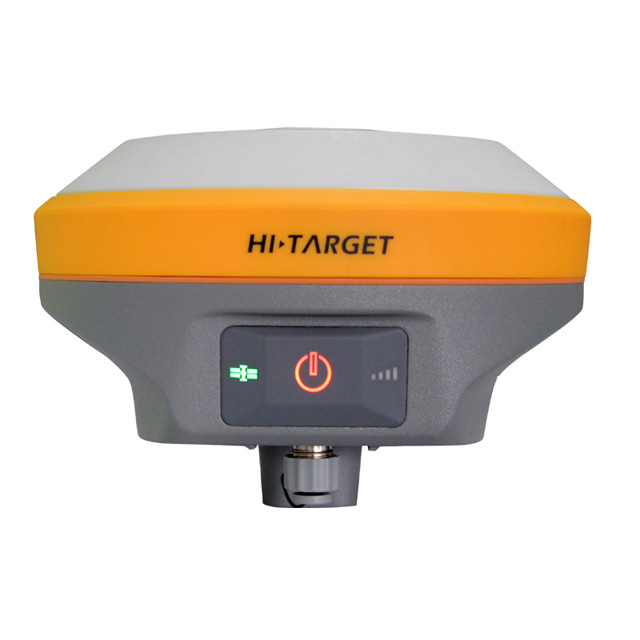

V90 PLUS GNSS RTK GPS

Отслеживание по нескольким созвездиям

· 220 каналов отслеживания
· Поддержка GPS, ГЛОНАСС, GALILEO, BDS, SBAS
· Полнодиапазонная GNSS-антенна, одобренная Национальным геопространственным агентством США

Умное приложение

· Позволяет проводить наклонно-угломерные съемки с максимальным углом наклона 30 градусов.
· Поддерживает электронную пузырьковую калибровку.
· Встроенный модуль NFC обеспечивает быструю и простую связь по Bluetooth.
· Интеллектуальная голосовая система помогает выполнять полевые работы. Голосовое сопровождение можно настроить самостоятельно.
· Одновременная запись стандартных данных Rinex и необработанных данных HI-TARGET.

Дополнительный приемопередатчик для УВЧ-радиосвязи

· Приемопередатчик для УВЧ-радиосвязи позволяет переключаться между режимами работы на базе и на выезде.
· Три типа внутренних УВЧ-радиостанций работают на разных частотах в зависимости от потребностей пользователя. Внутренняя УВЧ-радиостанция Pacific Crest TrimTalk© совместима с другими радиостанциями.

Мультисетевое подключение

· Поддержка GPRS, GSM и WCDMA
· Поддержка WIFI

Мощный аккумулятор

· Работает от вместительного (5000 мАч) литий-ионного аккумулятора, обеспечивающего работу в течение всего дня

Прочная конструкция

· Пыле- и влагозащита по стандарту IP67
· Выдерживает падение с высоты 3 метров на бетон

ПРОИЗВОДИТЕЛЬНОСТЬ ПОЗИЦИОНИРОВАНИЯ

Статическая и быстростатическая GNSS-съемка
Горизонтальная ось……………………2,5 мм + 0,5 % от среднего квадратического отклонения
Вертикальная ось…………………………. 5 мм + 0,5 % от среднего квадратического отклонения

Кинематическая постобработка (PPK / Stop & Go) GNSS-съемка
По горизонтали……………………….. Среднеквадратичное значение 1 см + 1 ppm
По вертикали………………………… 2.5 Среднеквадратичное значение см + 1 ppm
Время инициализации………. Обычно 10 минут для базы и 5 минут для ровера
Надежность инициализации……Обычно > 99,9%

Кинематическая съемка в реальном времени (RTK)
с одной базовой линией
Горизонтальная……………………….. 8 мм + 1 ppm среднеквадратичное отклонение
Вертикальная…………………………. 15 мм + 1 ppm среднеквадратичное отклонение

сетевая система RTK
Горизонтальная ось……………………….. 8 мм + 0,5 % от среднеквадратичного значения
Вертикальная ось………………………….. 15 мм + 0,5 % от среднеквадратичного значения
Время инициализации……..… Обычно < 8 секунд
Надежность инициализации……. Обычно > 99,9 %

Дифференциальное кодирование GNSS-позиционирования
Горизонтальная составляющая………………………. 25 см + 1 ppm среднеквадратичное значение
Вертикальная составляющая…………………………… 50 см + 1 ppm среднеквадратичное значение
SBAS ……… 0,50 м по горизонтали, 0,85 м по вертикали

ОБОРУДОВАНИЕ
Физическое
Размеры (Ш x В)…….153 мм x 83 мм (6,02 дюйма x 3,27 дюйма)
Вес………950 г (2,09 фунта) без встроенного аккумулятора
Рабочая температура………. от -40 °C до +65 °C (от -40 ℉ до +149 ℉)
Температура хранения…………. от -40 °C до +75 °C (от -40 ℉ до +167 ℉)
Влажность………………………. 100 %, с учетом
Водонепроницаемость/пылезащита……………….. пылезащита по стандарту IP67, защита от временного погружения на глубину до 1 м (3,28 фута).
Ударопрочность и виброустойчивость……………Конструкция выдерживает падение с высоты 3 м (9,84 фута) на бетон.

Электрический
Входное напряжение внешнего источника питания от 6 до 28 В постоянного тока
Потребляемая мощность ≤3,5 Вт
Автоматическое переключение между внутренним и внешним источниками питания
Съемный литий-ионный аккумулятор 7,4 В, 5000 мАч во внутреннем отсеке для аккумулятора

Срок Службы внутренней батареи
Статический режим 12 часов
RTK-ровер (UHF/GPRS/3G) 8–10 часов
RTK-база 8 часов

Интерфейс ввода-вывода
1 порт Bluetooth, NFC
1 стандартный порт USB2.0
1 разъем для антенны TNC
1 последовательный порт RS232
1 разъем для питания постоянного тока (5-контактный)

Система наклонной съемки
Электронный пузырьковый уровень

КОММУНИКАЦИЯ
Сетевая коммуникация
Полностью интегрированный, герметичный внутренний модуль WCDMA, совместимый с GPRS, GSM
Частота Wi-Fi — 2,4 ГГц, поддержка протокола 802.11b/g/n
Сетевая RTK (через CORS), радиус действия 20–50 км

Внутренняя УКВ-радиостанция HI-TARGET (стандартная)
Частота… 450–470 МГц, 116 каналов
Мощность передачи… 0,5 Вт, 1 Вт, 2 Вт с возможностью регулировки
Скорость передачи……….9,6 Кбит/с, 19,2 Кбит/с
Рабочий диапазон…………. типичный — 3–5 км, оптимальный — 8–10 км

Внутренняя УВЧ-радиостанция Pacific Crest XDL Micro
Частота…………………………….403~ 473 МГц
Мощность передачи……………… 0.5 Вт, 2 Вт регулируемая
скорость передачи…………….. До 19,2 Кбит/с
Поддержка большинства протоколов радиосвязи
Рабочий диапазон……………………… 3~ 5 км типичный, 8 ~ 10 км оптимальный

Внешняя УКВ-радиостанция HI-TARGET (стандартная)
Частота………… 460 МГц с 116 каналами
Мощность передачи ……. 5 Вт, 10 Вт, 20 Вт, 30 Вт регулируемая
скорость передачи…………… Скорость до 19,2 Кбит/с
Рабочий диапазон…………………. 8~ типичный 10 км, оптимальный 15 ~ 20 км

Внешняя УКВ-радиостанция Pacific Crest ADL Vantage Pro
Частота…. 390–430 МГц или 430–470 МГц
Мощность передачи….. от 4 до 35 Вт с возможностью регулировки
Скорость передачи…………….. до 19,2 Кбит/с
Поддержка большинства протоколов радиосвязи
Рабочий диапазон…. 8–10 км в среднем, 15–20 км в оптимальном режиме

НАСТРОЙКИ СИСТЕМЫ
Система
Хранение данных…………………16 ГБ встроенной памяти (поддержка внешней SD-карты объемом до 32 ГБ)
Одновременная запись в форматах GNS и RINEX

Форматы данных
Выходной сигнал позиционирования 1 Гц, до 20 Гц
CMR: ввод и вывод CMR, CMR +, sCMRx
RTCM: ввод и вывод RTCM 2.1, 2.3, 3.0, 3.1, 3.2
Навигационные выходы ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS
Навигационные выходы двоичные: GSOF
